نظام TECCO^® SYSTEM³

حماية أقوى مع الشبكة الفولاذية عالية المقاومة:

• - قوة شد عالية
• - مفهوم مثبت بالاختبارات
• - حماية فعالة
• - نظام GEOBRUGG SUPERCOATING^® : عمر خدمة طويل جداً
• - تركيب سريع وسهل

منطقة الالتقاء ضيقة جداً والطاقة الحركية كبيرة جداً... فماذا سيحدث الآن؟

أثبتت حواجز تساقط الصخور الديناميكية قيمتها كحلول اقتصادية وحماية موثوقة بقدرة امتصاص طاقة معتمدة تصل إلى 5000 كيلوجول. ومع ذلك،

• - إذا كانت منطقة الالتقاء ضيقة جداً
• - إذا كانت ارتفاعات ارتداد الصخور المتوقعة كبيرة جداً
• - إذا كانت الطاقات الحركية المتوقعة عالية جداً

في مثل هذه الحالات، يكون استخدام حواجز تساقط الصخور مستحيلاً. كإجراء لتثبيت المنحدر، يمكن أن يكون التثبيت باستخدام شبكة TECCO^® الفولاذية عالية المقاومة فعالاً، لكن هذه الطريقة مكلفة في المساحات الواسعة. بدلاً من ذلك، يكون استخدام ستائر المنحدرات (drapes) أكثر كفاءة عادةً. وعلى الرغم من اختلاف النتائج:

• - شبكات الكابلات الفولاذية وشبكات الحبال الفولاذية تعني تكاليف تركيب أعلى.
• - أما الأسلاك البسيطة والشبكات السداسية فهي غالباً ما تكون غير كافية تماماً. وفقاً لبحث مستقل، فإن هذه الأنواع من الشبكات التقليدية مناسبة بحد أقصى لأحجام صخور تبلغ 0.6 × 0.6 × 0.6 متر.

الحل: ستائر شبكية للحماية من تساقط الصخور: لقد صممنا هذا النظام لحماية الطرق السريعة والسكك الحديدية والمناطق السكنية في الأماكن التي لا يمكن فيها إنشاء حواجز تساقط الصخور، ولتوفير حماية أكثر فعالية واقتصادية. لقد طورنا شبكات TECCO^® الجديدة المصنوعة من أسلاك فولاذية عالية الشد. تماشياً مع سياستنا في تقديم المنتجات المختبرة فقط، قمنا باختبار مكونات المنتج والمفهوم العام بشكل مكثف، وأكدت معاهد الاختبار المستقلة النتائج. توفر العيون الضيقة ذات الشكل الماسي دعماً قوياً جداً. وبما أن مساحة التغطية لكل لفة واسعة، فإنك توفر في تكاليف التركيب. نقدم لكم شبكات TECCO^® مع حماية GEOBRUGG SUPERCOATING^® ضد التآكل، والتي توفر عمراً أطول بـ 3-4 مرات مقارنة بالطلاء المجلفن العالي حتى في البيئات الأكثر تآكلاً، مما يجعلها أكثر اقتصادية.

مبدأ العمل

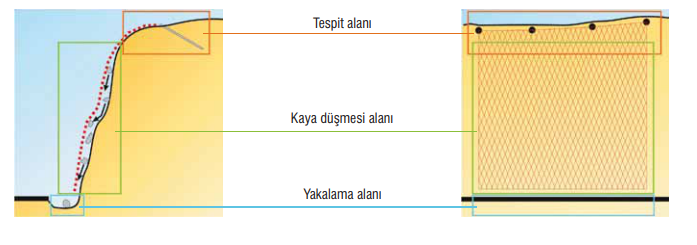

يفضل وضع مراسي الحبال على الحافة العلوية للمنحدر الصخري. يتم تعليق شبكة TECCO^® على حبل دعم متصل بالمراسي وعلى منحدر الصخور. يتم التحكم في حوادث تساقط الصخور بهذه الطريقة وتجميعها في منطقة التجميع. اعتماداً على الظروف المحلية، فإن ستائر تساقط الصخور TECCO^® مناسبة للمنحدرات التي يتراوح ارتفاعها من 5 إلى 100 متر وتساقط الصخور المنفردة التي تصل أحجامها إلى عدة أمتار مكعبة.

كفاءة عالية، حماية مختبرة

إن تطوير المنتج بعناية، والاختبارات المختبرية الشاملة واختبارات تساقط الصخور الميدانية، هي مؤشر الجودة لشبكات الحماية من تساقط الصخور لدينا.

تمتلك شبكة TECCO الفولاذية عالية المقاومة أفضل الخصائص لستائر تساقط الصخور

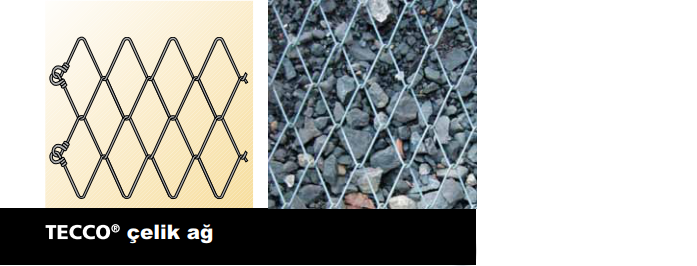

تأتي الشبكات السلكية الفولاذية منسوجة على شكل ماسات. سطح السلك الفولاذي صلب للغاية ومقاوم للإجهاد الميكانيكي، لكنه ليس هشاً. وهذا يوضح أن الشبكة الفولاذية يمكنها تحمل اصطدامات كتل الصخور المتساقطة دون تضرر. السلك الذي نستخدمه في الشبكات الفولاذية هو سلك خاص جداً؛ إنتاجه هو نتيجة لعملية سحب أسلاك متعددة المراحل؛ حيث وفرت عمليات التلدين التي يتم التحكم فيها بالكامل الهيكل البلوري الأمثل لسحب الأسلاك. شبكة TECCO^® الفولاذية هي المنتج النهائي: سلك فولاذي عالي المقاومة بقطر 3 أو 4 مم (>1770 نيوتن/مم²)، خضع لعملية لف على شكل ماسي في مرافق إنتاج Geobrugg.

توفر الضفائر أحادية الالتواء مرونة أكبر وتكلفة أقل

• في الهيكل الماسي ثلاثي الأبعاد، تكون الضفائر أقل لفتاً للنظر وتتكيف الحصائر بشكل أفضل مع الظروف الطبوغرافية.
• تقدم شبكات TECCO^® لكم في لفات بمقاس 3.5 × 30 متر، مما يقلل من تكاليف التركيب.
• يمكن تمديد أو تقصير اللفات بسهولة.

تتضمن شبكات TECCO® Green G65/3 الخصائص التالية
