Кольцевая сетка — панель из переплетённых стальных колец из высокопрочной проволоки, где каждое кольцо соединено с четырьмя или шестью соседними. Благодаря большому удлинению её применяют как навесную сетку и в панелях гибких барьеров; мы изготавливаем панели по размерам проекта на собственном заводе.
Как она работает
При ударе кольца деформируются и скользят друг относительно друга: панель поглощает энергию при большом перемещении, и её удлинение больше, чем у тканой сетки или сетки из тросов. Отсюда два применения: навесная сетка на скальной стене, где блоки тормозятся под сеткой и собираются у подошвы, и сетчатая панель гибкого барьера между несущими тросами и тормозными элементами.
По той же причине она не подходит для анкерных систем, где сетку натягивают, чтобы удерживать сам склон: для этого нужна высокопрочная сетка или сетка из спирального троса.
Собственное производство
Кольцевую сетку мы изготавливаем сами: панели делаются по размерам проекта на нашем заводе и поставляются с паспортом партии (материал и покрытие). В сертифицированных гибких барьерах сетка поставляется в составе системы; в предложении указано, что именно поставляется.

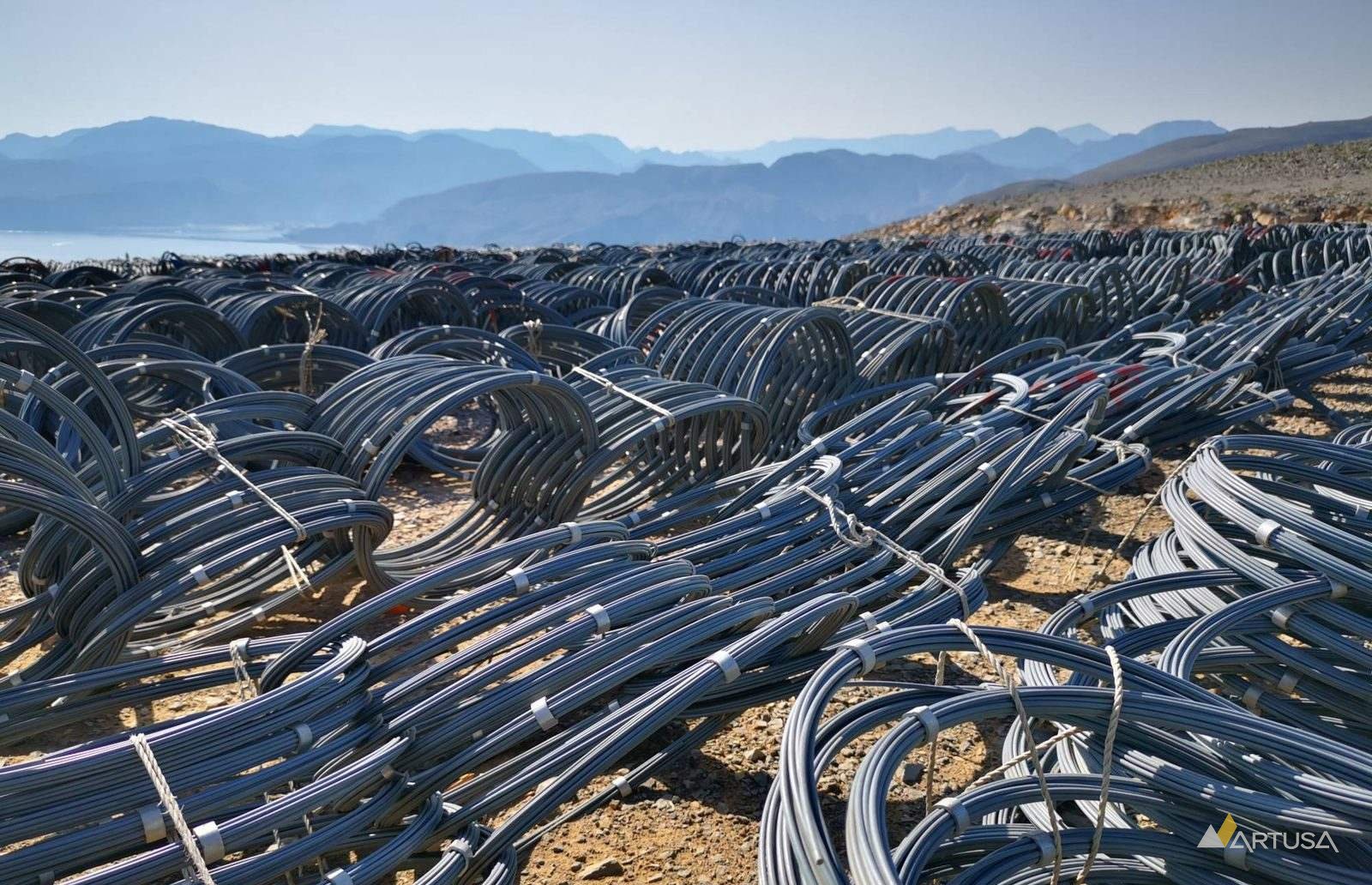

Конструкция
| Элемент | Описание |
|---|---|
| Кольцо | Навивка из высокопрочной стальной проволоки; конец заводится внутрь кольца или фиксируется стальными или алюминиевыми зажимами |
| Соединение | Каждое кольцо соединено с четырьмя или шестью соседними; панель с шестью контактами плотнее и жёстче, с четырьмя — мягче |
| Дублирующая сетка | Под панель укладывают более мелкую сетку (двойного кручения или тканую) для удержания мелких фракций |
| Края | Края панели соединяют с несущими и краевыми тросами скобами или тросовыми зажимами |
| Покрытие | Проволока и тросы — по EN 10244-2 (цинк или цинк-алюминий); стойки, плиты и детали — горячее цинкование по EN ISO 1461 |
Диаметр кольца, число витков и диаметр проволоки подбирают по энергии и требуемому размеру ячейки; диаметр проволоки и допуски документируют по EN 10218-2, прочность — испытанием проволоки на растяжение; на панели кольцевой сетки распространяется ISO 17745:2016. Распространённая конфигурация из нашей спецификации: кольцо 350 мм, 7 витков проволоки 3 мм (7/3/350), диаметр пучка 9–10 мм, масса кольца 420–450 г, прочность проволоки не менее 1 570 Н/мм² (четыре контакта) или 1 380 Н/мм² (шесть контактов). Значения для вашего проекта указываются в заказе и в паспорте партии.
Где применяют

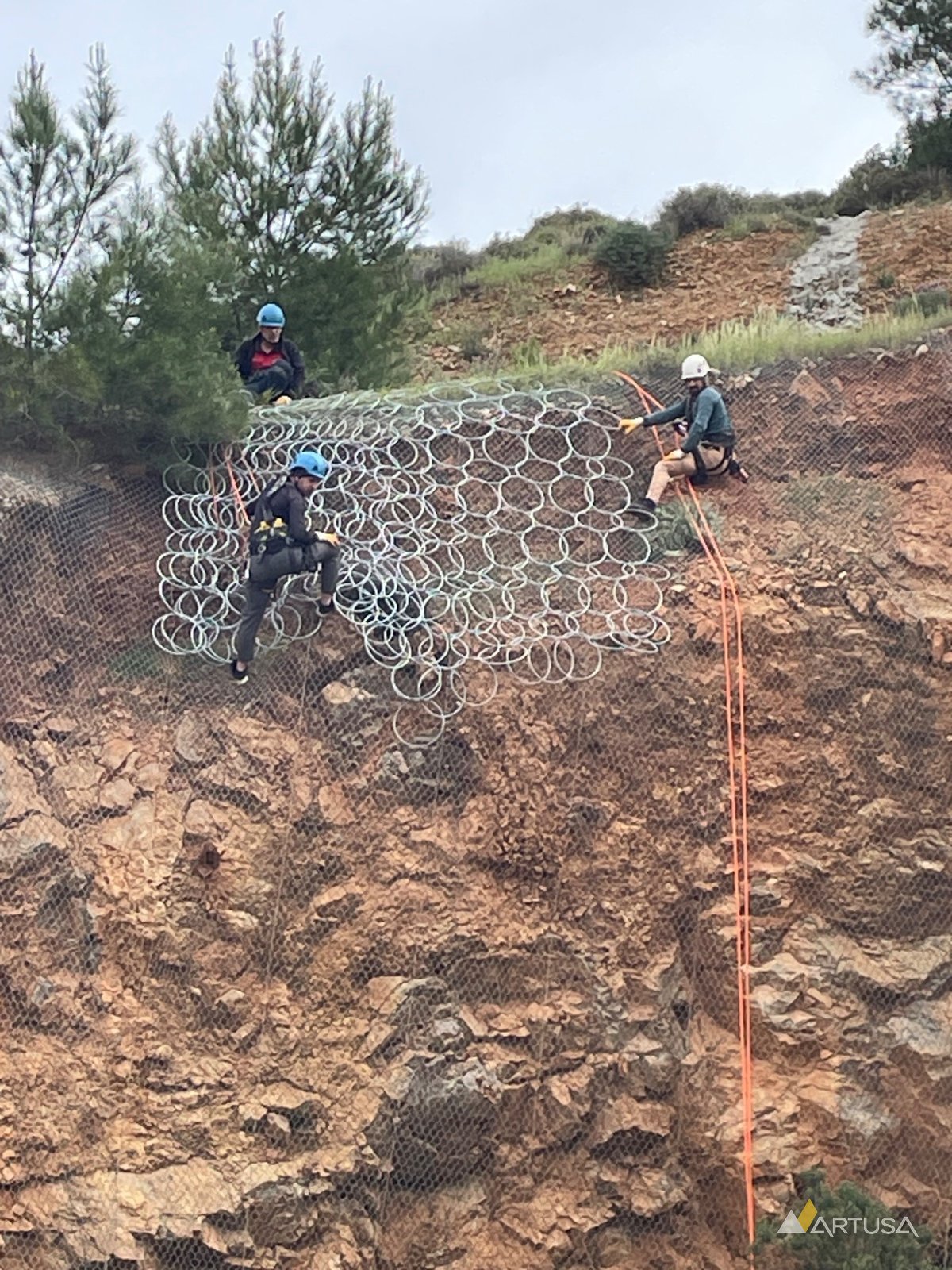

- Навесная сетка на скальной стене: верхний краевой трос и анкеры, дублирующая сетка под панелью, блоки собираются у подошвы.
- Сетчатая панель гибкого барьера вместе с тормозными элементами.
- Защита стволов рудников и порталов тоннелей: высокоэнергетическая навесная сетка.
- Селезащитные барьеры: панели по измеренной геометрии русла.
Спецификация и приёмка
При приёмке диаметр кольца и число витков сверяют с паспортом партии, массу покрытия — с протоколом испытаний, размеры панели и краевые соединения проверяют на объекте; результат вносится в идентификационную табличку линии. Ключевые требования — на странице техническая спецификация.
