Yüksek dayanımlı çelik telden sarılmış halkaların dört ya da altı komşu halkayla kenetlendiği panel; kendi tesisimizde ölçüye göre üretilir. Yüksek uzaması sayesinde enerji sönümleyici perde ve bariyer paneli olarak kullanılır; ankrajlı aktif sistem için uygun değildir.
Ne yapar
Halka ağ, tek tek çelik halkaların birbirine kenetlenmesiyle oluşan paneldir. Çarpmada halkalar biçim değiştirerek ve birbirine göre kayarak enerji yutar; uzaması örgü ağdan ve halat ağından yüksektir. Bu yüzden iki yerde iyidir: kaya yüzünde enerji sönümleyici perde (düşen blok ağ altında yavaşlar, topukta kontrollü toplanır) ve esnek bariyer ağ paneli. Aynı yüksek uzama, ankrajla gerilerek şevi tutması beklenen aktif sistemler için uygun olmadığı anlamına gelir; orada yüksek mukavemetli örgü ağ (TECCO) ya da spiral halat ağı (SPIDER) kullanılır.
Halka ağ kendi imalatımızdır: Ankara'daki tesisimizde ölçüye göre panel olarak üretilir, parti bazlı malzeme ve kaplama kaydıyla teslim edilir. Belgeli esnek bariyer sistemlerinde ise sistemin kendi halka ağı gelir; hangisinin geldiği teklifte yazar.
Yapı
| Öğe | Açıklama |
|---|---|

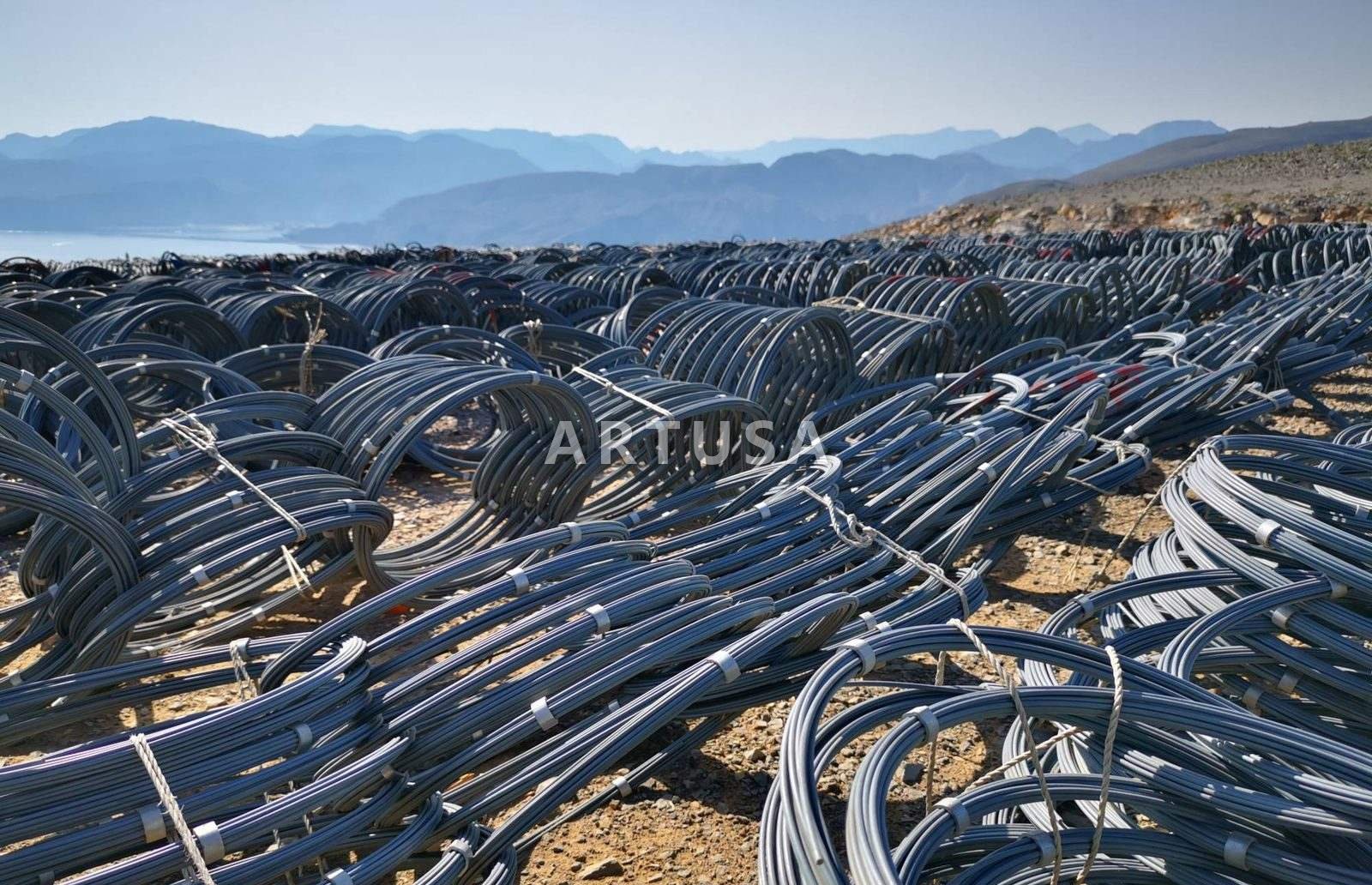

| Halka | Yüksek dayanımlı çelik telin sarılmasıyla oluşur; tel ucu halka içine sokulur ya da çelik veya alüminyum alaşımı klipslerle sabitlenir |
| Kenetlenme | Her halka dört ya da altı komşu halkayla kenetlenir; altı komşulu panel daha sık ve rijit, dört komşulu daha esnektir |
| Astar | Küçük taşı tutmak için panel altına daha küçük gözlü ağ (altıgen çift bükümlü ya da örgü ağ) astarlanır |
| Kenar | Panel kenarları taşıyıcı ve kenar halatlarına zincir kilit ya da klemensle bağlanır |
| Kaplama | Tel ve halat kaplaması TS EN 10244-2 (çinko ya da çinko-alüminyum); direk, plaka ve bağlantı elemanları TS EN ISO 1461 sıcak daldırma galvaniz |
Halka çapı, sarım sayısı ve tel çapı istenen enerji ve göz açıklığına göre seçilir; tel özellikleri TS EN 10218-2'ye göre belgelenir. Sayılar sipariş dosyasında ve parti kaydında yazar.
Nerede

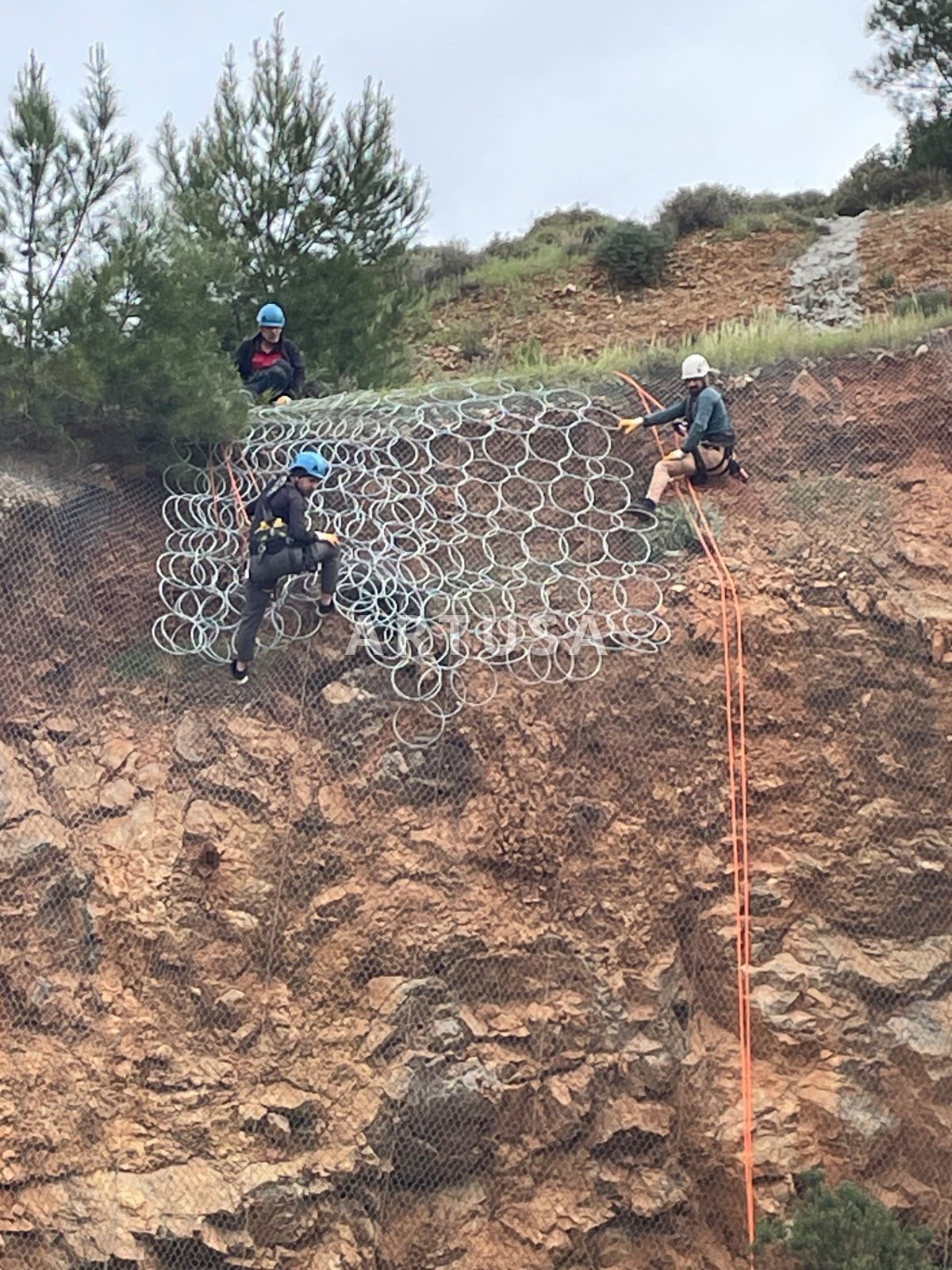

- Kaya yüzünde örtüleme perdesi: üst kenar halatı ve ankrajlar, panel altında astar ağ; blok topuğa iner.
- Esnek bariyerde ağ paneli: taşıyıcı halatlar arasında, fren elemanlarıyla birlikte.

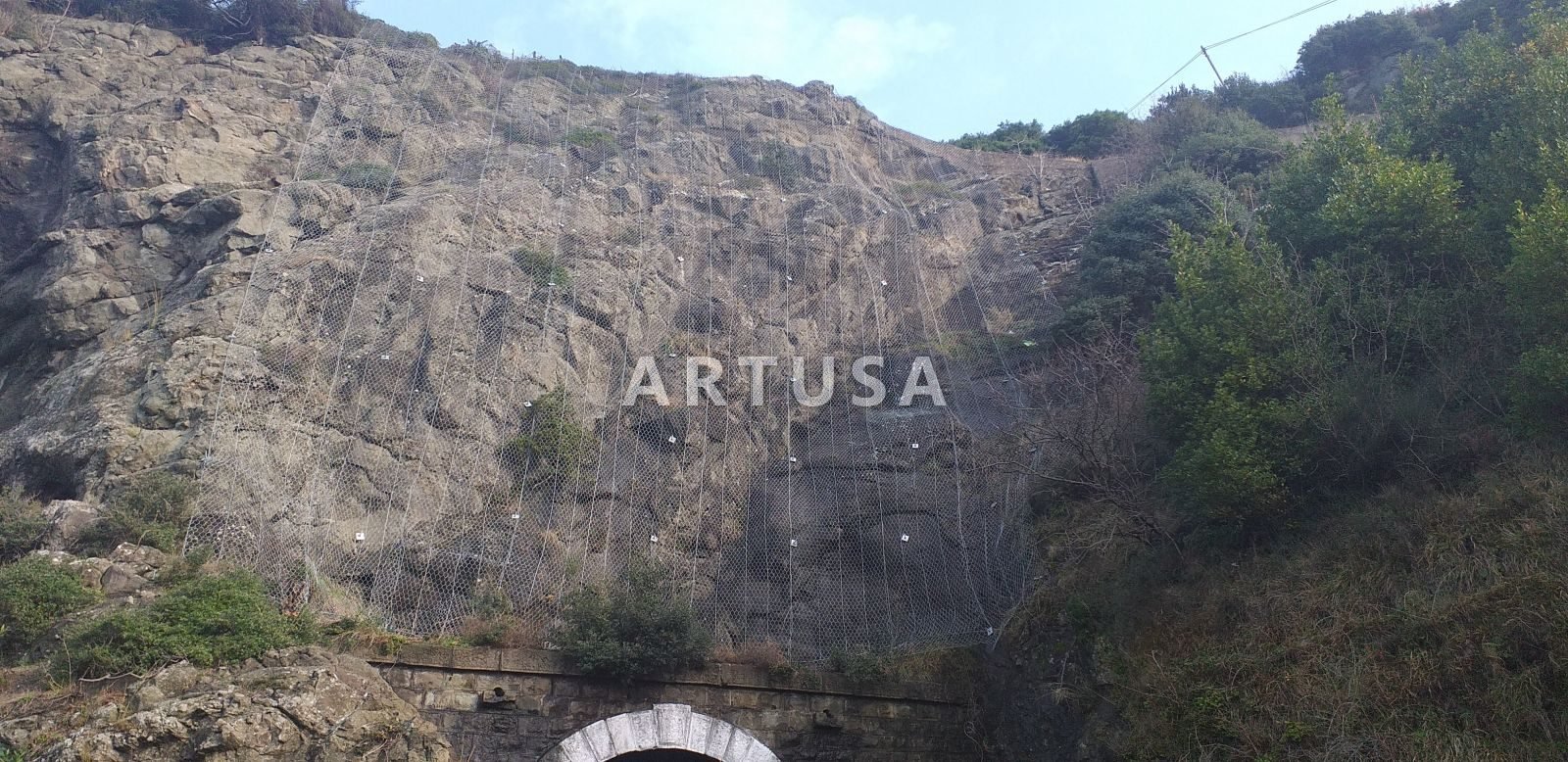

- Maden şaftı ve tünel portalı koruması: yüksek enerjili örtüleme.
- Moloz akışı bariyerinde ölçüye göre panel.
Şartname ve kabul
Kopyalanabilir metin: halka ağ şartnamesi. Kabulde halka çapı ve sarım sayısı parti kaydıyla, kaplama ağırlığı deney raporuyla, panel ölçüsü ve kenar bağlantıları sahada kontrol edilir; sonuç hattın künyesine işlenir. Ürünün üretim tarafı için üretim sayfası.
