GBE ailesi 100 kJ'den 5.000 kJ'e belgeli esnek bariyerlerdir: TECCO ağ ya da halka ağ, üst ve alt taşıyıcı halat, V biçimli yamaç yukarı tutma halatları, fren elemanlı yan ankraj halatları. GBE-100A-R ve GBE-1000A V2 verileri üretici belgelerinden; öteki tipler teklifte belgesiyle.
Ne yapar
GBE, Geobrugg'un esnek bariyer ailesidir; belgeli tipler 100 kJ'den (GBE-100A-R) 5.000 kJ'e (GBE-5000A V2, ETA 25/0107, 29.05.2025) uzanır. Üreticinin karşılaştırma grafiğinde tutma halatsız (en az bileşen, düşük enerji) ve tutma halatlı tipler ayrılır; yüksek enerji ve dar yer için RXE ailesi düşük uzamayla öne çıkar. Hangi ailenin seçileceği ölçülen tasarım enerjisine ve hat ile korunan yapı arasındaki mesafeye bağlıdır, ürün adına değil.
Bileşenler (sistem çizimi düzeni)
| Bileşen | Görevi |
|---|---|
| Direkler (S1 … Sn) | Taban plakasına menteşeli; ağ yüzeyini taşır; aralık 6 – 12 m |
| Ağ | Tipe göre yüksek mukavemetli örgü ağ (GBE-1000A V2: TECCO G80/4) ya da halka ağ; küçük taş için ikincil ağ |
| Üst ve alt taşıyıcı halat | Ağı direkler arasında taşır; uçlarda yan ankraj halatlarına bağlanır |
| Yamaç yukarı tutma halatları | Her direk başından V biçiminde iki halat, komşu direklerin ortasındaki yamaç yukarı ankraja; karakteristik ankraj kuvveti GBE-1000A V2 için 100 kN |
| Yan ankraj halatları ve fren elemanları | Hattın iki ucunda taşıyıcı halatları yan ankrajlara bağlar; fren elemanı (U tipi) bu halatlar üstünde; karakteristik yan ankraj kuvveti GBE-1000A V2 için 150 kN |
Kurulu hattın künye sayfasındaki tip çizimi bu düzene göre çizilir (künye).

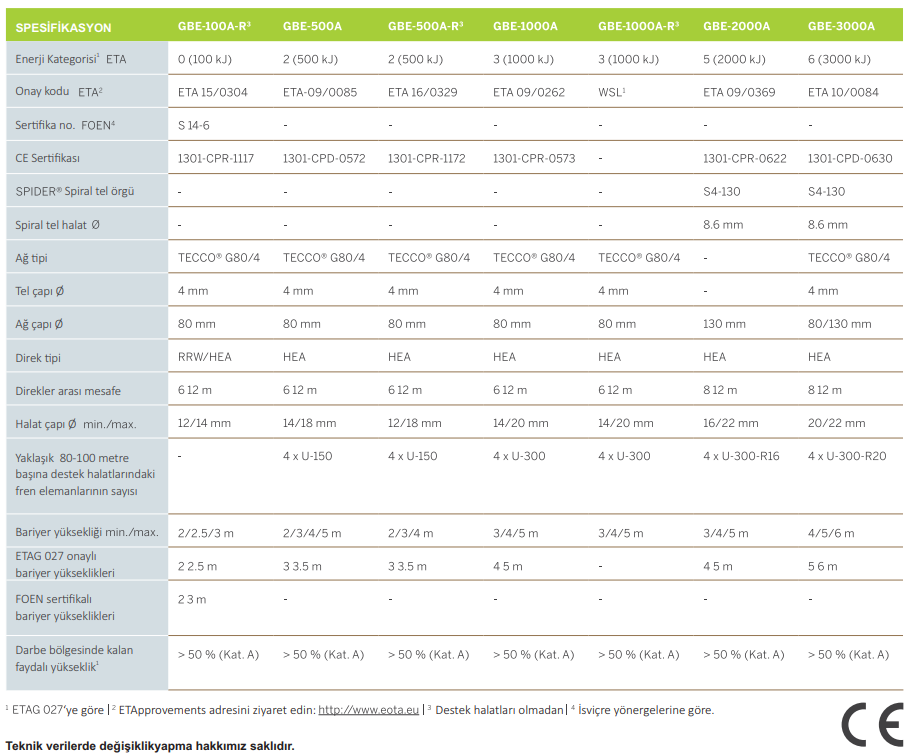

Teknik veriler
| Özellik | GBE-100A-R | GBE-1000A V2 |
|---|---|---|
| Enerji sınıfı (ETA / FOEN) | 0 / 1 (100 kJ) | 3 / 3 |
| Deney enerjisi | — | Blok kinetik enerjisi 1.001 kJ; blok tamamen durana kadar yutulan 1.264 kJ |
| ETA no. / CE | ETA 15/0304 · 1301-CPR-1117 | ETA 09/0262 · 1301-CPR-0573 |
| Deney düzeni | Düşey düşürme | Düşey düşürme; deney yüksekliği 4,0 m |
| Ağ | TECCO G80/4 (4 mm, 80 mm göz) | TECCO G80/4 |
| Halat Ø | 12 / 14 mm | Sistem çiziminde 3 × WRC 9/16" ve 5/8", 4 × WRC 3/4" |
| Direk tipi ve aralığı | RRW / HEA; 6 – 12 m | 6 – 12 m |
| Standart yükseklikler | 2 / 2,5 / 3 m | 3 / 4 / 5 m |
| ETAG 027 / ETA onaylı yükseklik | 2 – 2,5 m | 4 – 5 m |
| FOEN belgeli yükseklik | 2 – 3 m | 4 – 6 m |
| Azami uzama | 2,45 m | MEL 8,54 m · SEL 5,18 m |
| Kalan yükseklik | > %50, Kat. A | MEL sonrası 2,34 m (%61, Kat. A) · SEL sonrası 2,71 m (%70) |
GBE-100A-R verileri üreticinin 2017 broşüründen ve 26.09.2024 tarihli performans beyanından; GBE-1000A V2 verileri 12.08.2025 tarihli teknik föyünden (sistem çizimi D146717). Sınıf 0'da SEL deneyi istenmez. Öteki GBE tiplerinin verileri üreticinin güncel belgesinden alınır ve teklifte yazılır.
Nerede seçilir
- Yol yarmaları ve kısa yamaçlarda, ölçülen tasarım enerjisi ailenin belgeli aralığında kaldığında.
- Küçük blok, sık olay: SEL'in tasarım enerjisini karşıladığı sınıf seçilir; bariyer ilk çarpmadan sonra onarımsız görevde kalır.
- Yerleşim ve altyapıya uzaklık azami uzamadan büyükse (GBE-1000A V2'de MEL uzaması 8,54 m); değilse hat konumu ya da aile değişir.
Sınıf tanımları ve seçim adımları aileler ve seçim sayfasında; ön hesap için enerji sınıfı aracı.
Kabul ve bakım
Kabul kontrolünde halat uçları, klemens sayısı ve torku, fren elemanları, ağ bağlantıları ve ankraj başları üretici listesiyle bakılır; sonuç hattın künyesine işlenir. Dönemsel ve olay sonrası muayene kontrol, bakım ve ömür yönetimi sayfasında.
Kaynak: Geobrugg AG teknik föyü GBE-1000A V2 (12.08.2025); Geobrugg AG RXE broşürü EN.170808 (GBE-100A-R sütunu); Geobrugg DoP GBE-100A-R (26.09.2024); ETA 25/0107 (GBE-5000A V2); ETAG 027.
