Yeraltında kaynaklı hasır ve zincir örgüye alternatif yüksek mukavemetli (≥ 1.770 N/mm²) çelik tel ağ: hafif, düğümlü kenarlı, az bindirmeli; G-PLATE plaka ve T3 klipsle bulon deseni üzerine elle ya da MESHA ile mekanik serilir.
Ne yapar

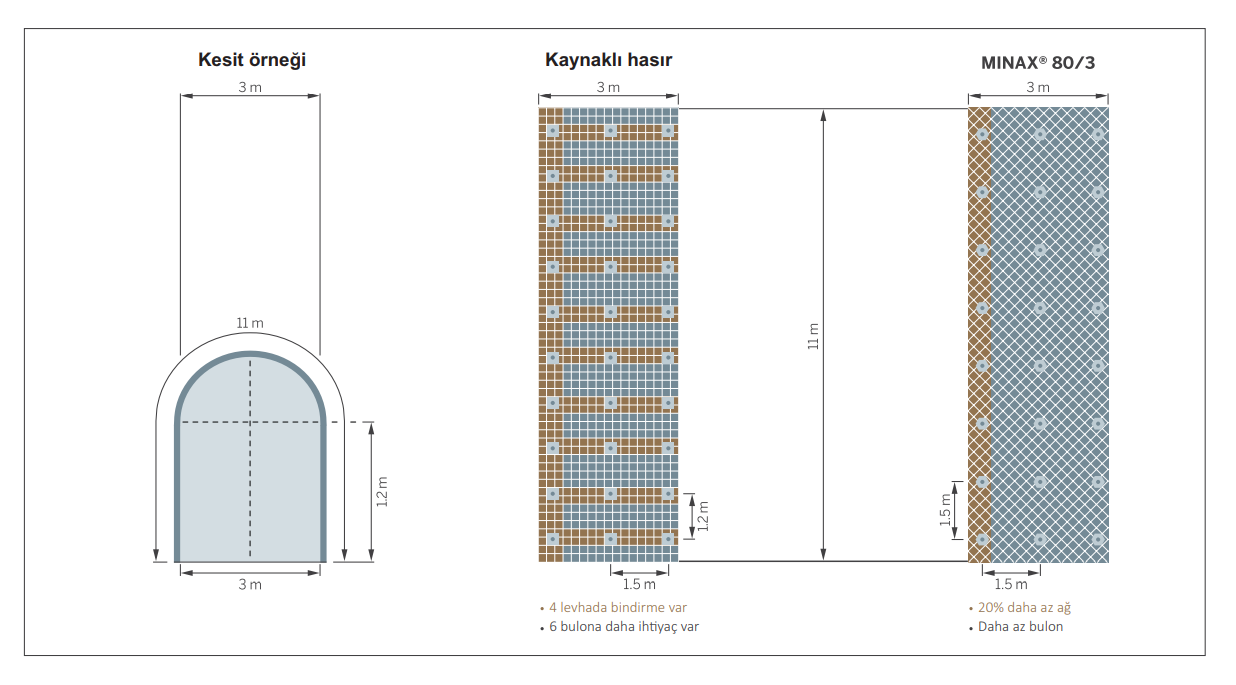

Yeraltı galerisinde yüzey destekleme, bulonlar arasında kalan kayanın koparak düşmesini önler. MINAX 80/3, bu iş için kullanılan kaynaklı hasır ve zincir örgüye alternatif olarak geliştirilmiş yüksek mukavemetli çelik tel ağdır: aynı işi daha az ağırlıkla ve daha az bindirmeyle yapar, elle ya da makineyle serilir. Ürün Geobrugg AG'nindir; Artusa 2009'dan beri Türkiye temsilcisidir; kaya bulonu ve püskürtme beton işleri kendi ekiplerimizle yapılır.
Veriler

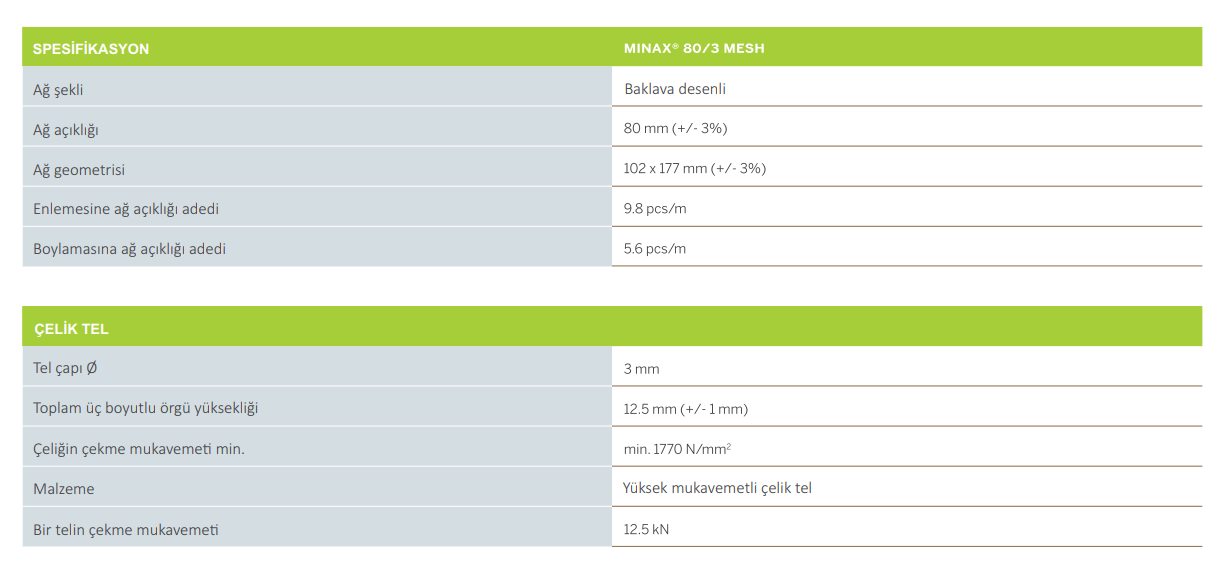

| Özellik | MINAX 80/3 (üretici ürün bilgisi) |
|---|---|
| Tel | Yüksek mukavemetli çelik, en az 1.770 N/mm²; üreticiye göre yumuşak çelik hasır ve zincir örgü teline göre üç kat çekme dayanımı |
| Yapı | Baklava gözlü zincir bağlantı; kolay taşınır ve istiflenir |
| Kenar | Düğümlü uçlar; kaya yüzeyinde bindirme en aza iner, açıkta kesici tel yok |
| Ölçü | Rulo ölçüsü bulon aralığına ve ilerleme boyuna göre üretilir |
| Bağlantı | G-PLATE: bulondan ağa yük aktarımı için ağı altı noktadan kavrayan plaka; T3 klips: rulolar aletsiz, tam yük aktarımıyla eklenir |
| Kaplama | Sıcak daldırma galvaniz, ULTRACOATING, SUPERCOATING, paslanmaz çelik ya da PET kaplı tel; madendeki ortam koşuluna göre seçilir |

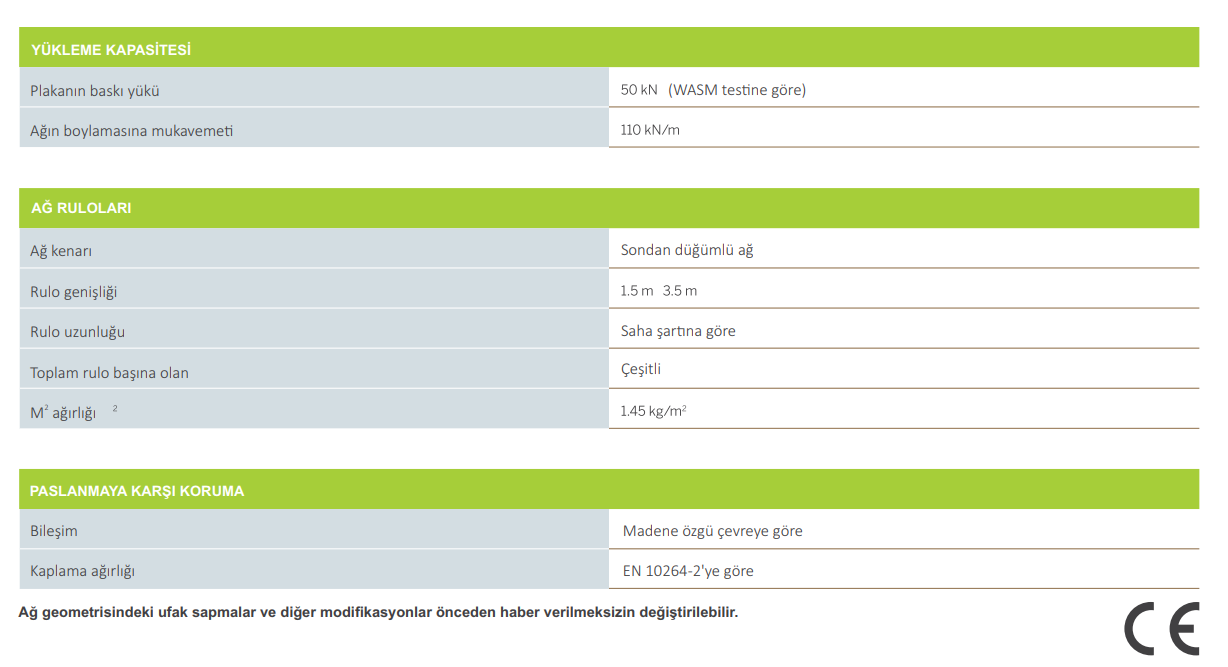

Sayısal taşıma kapasitesi ve rulo ölçüleri üreticinin güncel ürün belgesinden alınır ve teklifte yazılır; 80/3 ile 80/4 arasındaki fark tel çapı ve buna bağlı statik-dinamik kapasitedir.
Nerede seçilir
- Düşen kaya (fall-of-ground) koşulunda, kaynaklı hasırın yerine daha hafif ve daha az bindirmeli ağ istendiğinde.
- Elle serimde ağırlığın işçi başına yükü belirlediği galerilerde.
- Mekanik serimde: MESHA aparatıyla jumbo ya da bulon makinesinden, personel desteksiz tavan altına girmeden.
- Kaya patlaması (rockburst) ya da ağır dinamik yük bekleniyorsa üretici MINAX 80/4 önerir.
Montaj ve kabul
Rulo bulon deseni üzerine serilir, G-PLATE ile bulonlara sıkılır, komşu rulo T3 klipsle eklenir; gerekirse püskürtme beton ağ üstüne uygulanır. Kabulde plaka sıkılığı, bindirme ve klips sayısı, ağın yüzeye oturması kontrol edilir. Yeraltı işlerinin bütünü için madencilik ve tünel sayfası.
Kaynak: Geobrugg AG, "Specific solutions for the mining industry" broşürü ve MINAX ürün bilgisi.
