Yüksek mukavemetli (≥ 1.770 N/mm²) çelik telden örülü TECCO ağ, sistem plakaları ve zemin/kaya çivileriyle şevi aktif olarak tutar. G65/3 ağ 3 mm tel, 83 × 143 mm baklava göz, 150 kN/m çekme dayanımı; boyutlandırma RUVOLUM ile.
Ne yapar

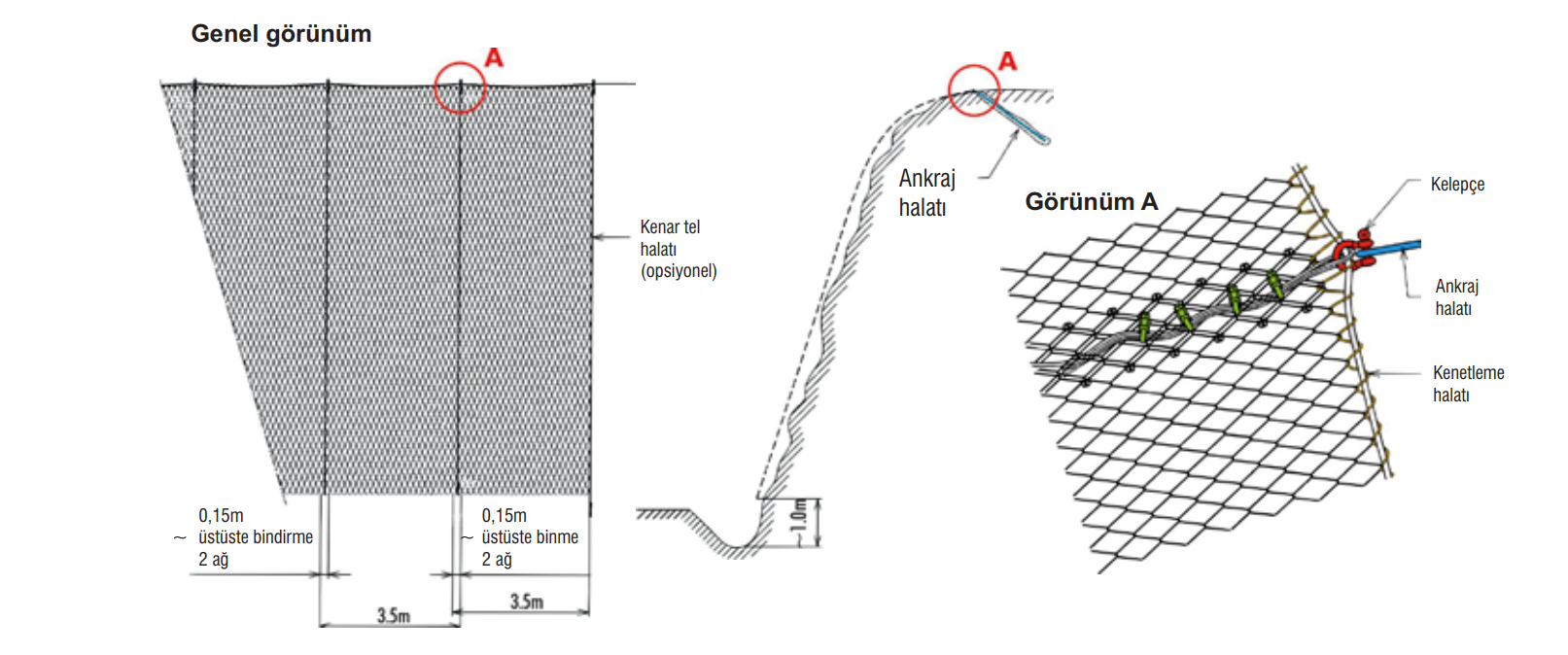

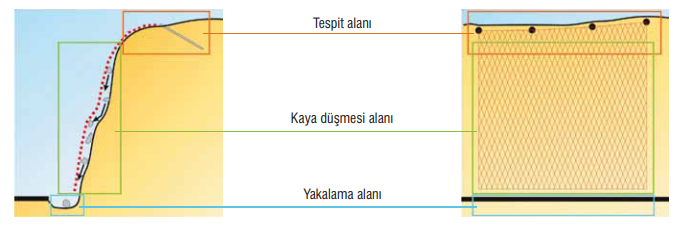

TECCO SYSTEM3 bir ankrajlı ağ sistemidir: yüksek mukavemetli çelik telden örülü ağ, baklava biçimli sistem plakalarıyla zemin ya da kaya çivilerine bastırılır ve şev yüzeyini aktif olarak tutar. Serbest örtülemeden farkı budur; örtüleme bloğu yavaşlatıp topuğa indirir, ankrajlı ağ kopmayı önler. Toprak şevlerde, ayrışmış ve gevşemiş kayada, tabakalı ve çatlaklı kayada kullanılır; açık gözler tam yüzey yeşillendirmeye izin verir.
Sistem Geobrugg AG ürünüdür; Artusa 2009'dan beri Türkiye temsilcisidir. Delgi, çivi, enjeksiyon ve montaj kendi ekiplerimizle yapılır.
Bileşenler
| Bileşen | Veri (üretici teknik dokümantasyonu) |
|---|---|

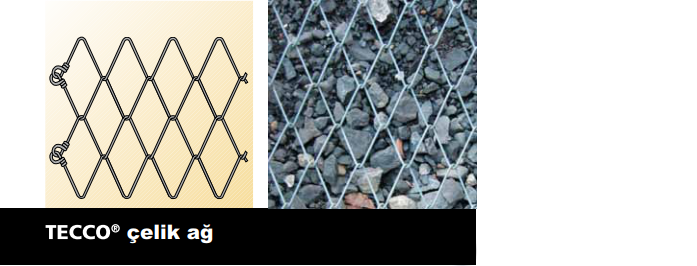

| TECCO G65/3 ağ | 3 mm tel, çekme dayanımı ≥ 1.770 N/mm², tek bükümlü baklava göz 83 × 143 mm, ağ çekme dayanımı 150 kN/m, alüminyum-çinko kaplama (GEOBRUGG SUPERCOATING) |
| Öteki ağ tipleri | TECCO G45/2, TECCO G65/4 |
| Sistem plakaları | P25/34, P33/40, P33/50, P66/50; baklava biçimli, ağ gözüne oturur, çiviyle sıkılarak ağı gerer |
| Çivi | Zemin ya da kaya çivisi (örnek boyutlandırmada GEWI D 28 mm, korozyon payı 4 mm düşülerek) |
| Kenar halatları | İsteğe bağlı; kenar alanlarını takviye eder, yanal halat ankrajlarına gerilir |
Aynı göz ve tel çapındaki sıradan tel ağın uzunlamasına çekme dayanımı üreticinin karşılaştırmasında 45 – 50 kN/m'dir; fark, ekonomik çivi aralığında kuvvetin çiviye aktarılabilmesidir.
Çalışma ilkesi ve boyutlandırma
Çivi sıraları yarım yatay aralık kaydırılarak dizilir; böylece iki çivi arasında kopabilecek en büyük yerel kütle "a" genişliği ve "2b" uzunluğuyla sınırlanır. Boyutlandırma RUVOLUM konseptiyle yapılır: yüzeye paralel kayma (şev boyunca) ve çiviler arasındaki yerel duraysızlık ayrı ayrı kontrol edilir; deprem ve şeve paralel akış yük durumları ayrı bölümlerde ele alınır.
Ağın üç taşıma direnci deneyle belirlenmiştir (LGA Nürnberg gözetiminde):
| Direnç | Anlamı |
|---|---|
| ZR | Şeve paralel noktasal çekmeye karşı direnç |
| DR | Çivi doğrultusunda delinmeye karşı direnç |
| PR | Plaka kenarında, kayan kütlenin kesmesine karşı direnç |
Üreticinin örnek hesabında (G65/3 + P33 plaka, GEWI 28 çivi, kohezyonsuz zemin γ = 22 kN/m³): PR = 90 kN, tasarım değeri PR/γ = 60 kN; ön germe V = 30 kN; çivinin çekme direnci 226 kN, kesme direnci 131 kN. Bu değerler örnektir; her şev kendi ölçümüyle boyutlandırılır. EAD 230025-00-0106 (esnek yüzey sistemleri) ölçülmüş sayı ister: sınıf tabloları bilgilendiricidir, hesabın girdisi ölçülen zk, ZR, DR, PR değerleridir.
Yeşillendirme
Ağın altına ya da ağa bütünleşik erozyon kontrol matı ile yüzey yeşillendirilir. TECMAT: polipropilen düzensiz ilmek yapılı mat, 18 mm, ~600 g/m², boşluk oranı > %95. TECCO GREEN (mat ağa bütünleşik, G65/3): 14 mm, ~400 g/m², boşluk > %90, rulo 3,9 × 25 m, 200 kg. Ayrıntı: TECCO GREEN.
Montaj ve kabul
Sıra: şev temizliği, çivi delgisi ve enjeksiyonu, ağ rulolarının yukarıdan aşağı serilmesi, panellerin bağlantı klipsiyle bindirmesiz eklenmesi, plakaların çiviye sıkılarak ağın ön gerilmesi; gerekirse kenar halatları. Kabulde plaka oturması ve somun torku, çivi sayısı ve boyu, ağ ek yerleri, kenar halatı gerginliği ve şartnamede varsa çivi çekme deneyi tutanağı kontrol edilir; sonuç hattın künyesine işlenir. Şartname metni ankrajlı şev stabilizasyonu şartnamesi sayfasında hazırdır.
Kaynak: Geobrugg AG, "TECCO system slope stabilization – Technical documentation"; EAD 230025-00-0106.
