MINAX® 80/4 yüzey destekleme ağı
Ağır statik yük ve kaya patlaması koşulları için 4 mm yüksek mukavemetli (≥ 1.770 N/mm²) çelik tel ağ. Batı Avustralya Maden Okulu (WASM) yarı statik deneylerine göre kaynaklı hasırdan yüksek yük ve yer değiştirme kapasitesi; MESHA ile mekanik serim.
Çözüm ailesi: Madencilik ve tünel
Ne yapar

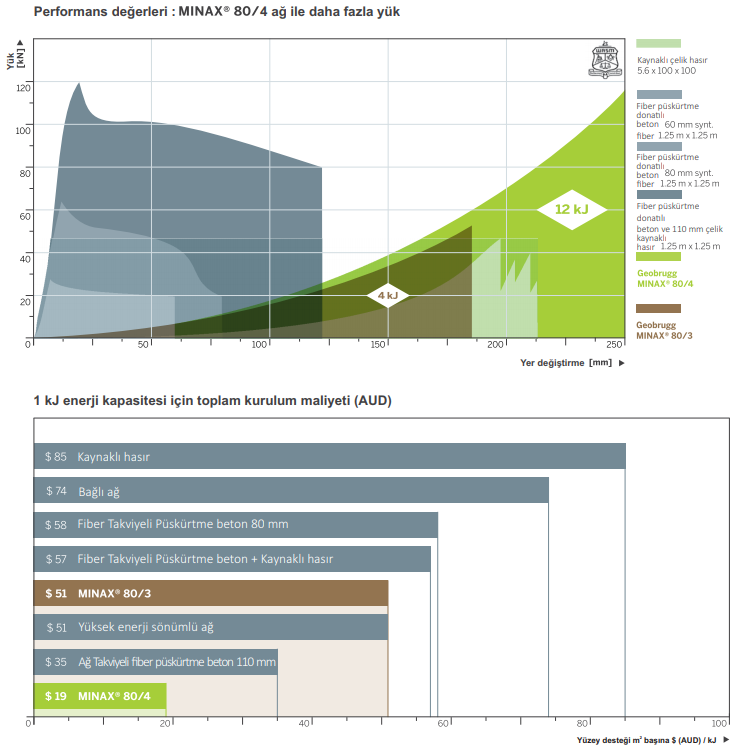

MINAX 80/4, MINAX 80/3 ile aynı yapıda, daha kalın telli ağdır: düşen kaya koşulunun ötesinde, kaya patlaması ve patlatma kaynaklı dinamik yükte yüzeyi tutmak için. Üretici, Batı Avustralya Maden Okulu'nun (WASM) yarı statik deneylerine dayanarak 1.770 N/mm² tel ile örülü MINAX ağların kaynaklı hasıra (5,6 × 100 × 100) göre çok daha yüksek yük ve yer değiştirme kapasitesi taşıdığını bildirir; deney eğrileri üreticinin broşüründedir. Ürün Geobrugg AG'nindir; Artusa 2009'dan beri Türkiye temsilcisidir.

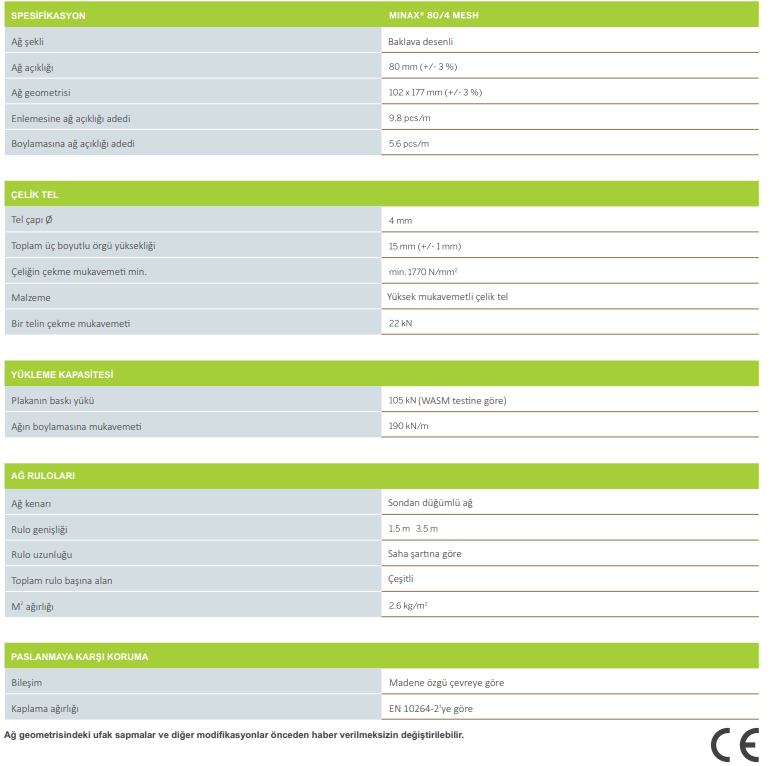

Veriler
| Özellik | MINAX 80/4 (üretici ürün bilgisi) |
|---|---|
| Tel | 4 mm, yüksek mukavemetli çelik, en az 1.770 N/mm² |
| Davranış | Yüksek statik ve dinamik kapasite, tünel açıklığını tehlikeye atmayan sınırlı deformasyon ("dengeli sertlik") |
| Yapı ve kenar | Baklava gözlü zincir bağlantı; düğümlü uçlar, az bindirme |
| Bağlantı | G-PLATE altı noktalı plaka; T3 klips |

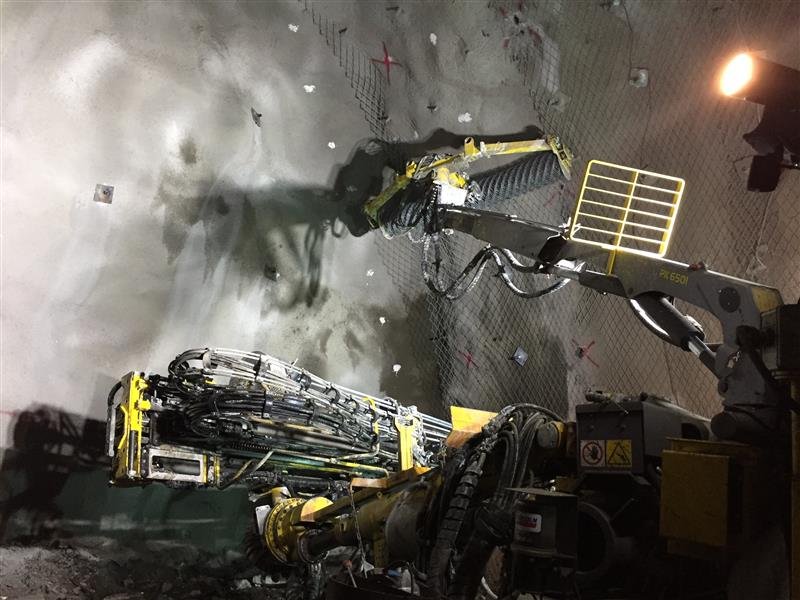

| Serim | Elle ya da MESHA ile mekanik; MESHA ile birlikte üreticinin standart ağı 80/4'tür |
| Kaplama | Sıcak daldırma galvaniz, ULTRACOATING, SUPERCOATING, paslanmaz çelik, PET kaplı tel |
Üreticinin bindirme karşılaştırması: büyük panel ve rulo, aynı alanda daha az ek yeri ve daha esnek bulon deseni verir; sayı ve rulo ölçüsü teklifte belgesiyle yazılır.
Nerede seçilir
- Kaya patlaması riski olan derin ocaklarda ve patlatmaya yakın galerilerde.
- Ağır yük altında sınırlı deformasyon istenen kesimlerde (galeri kesitinin korunması).
- Mekanik serimin planlandığı işlerde: MESHA + 80/4 üreticinin standart ikilisidir.
Yeraltı desteklemede ağ, bulon ve püskürtme betonun birlikte boyutlandırılması için madencilik ve tünel sayfasındaki karar tablosuna bakın.
Kaynak: Geobrugg AG, "Specific solutions for the mining industry" broşürü (WASM deney grafiği) ve MINAX ürün bilgisi.
