QUAROX, 3 mm yüksek mukavemetli tellerden oluşan demetlerin çapraz klips olmadan zincir yapısında örüldüğü rulo halat ağıdır: 3,9 × 30 m rulo 117 m², düğümlü kenar, bindirmesiz bağlantı. Dik kaya yüzlerinde örtüleme ve blok tutma için.
Ne yapar

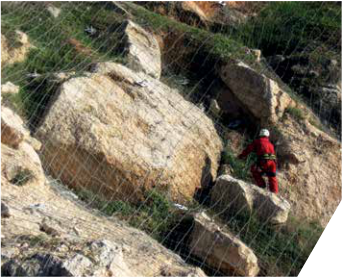

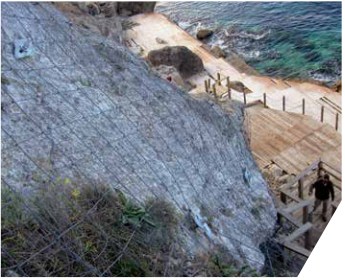

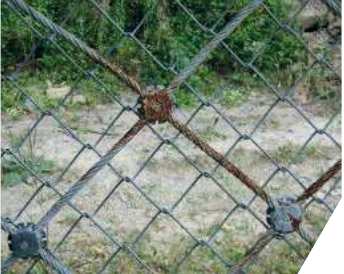

Halat ağı, örgü ağın yetmediği dik ve bloklu kaya yüzlerinde örtüleme ve blok tutma için kullanılır. Geleneksel halat ağlar çapraz klipsle ya da bağlama teliyle üretilir; çarpmada klips noktaları açılabilir ve klips farklı metal teması yüzünden önce paslanır. QUAROX'ta halat, 3 mm yüksek mukavemetli tellerden oluşan demetlerin zincir yapısında örülmesiyle kurulur; klips yoktur, yük ağ boyunca dağılır. Ürün Geobrugg AG'nindir; Artusa 2009'dan beri Türkiye temsilcisidir.
Veriler
| Özellik | QUAROX (üretici ürün bilgisi) |
|---|---|

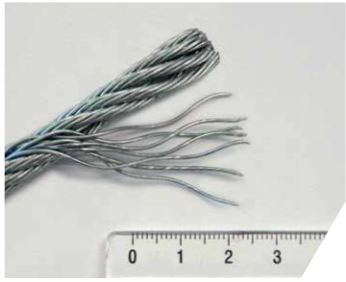

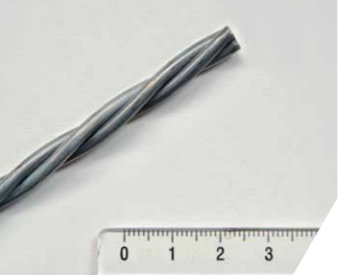

| Tel | Yüksek mukavemetli çelik, ≥ 1.770 N/mm²; demetler 3 mm tellerden |

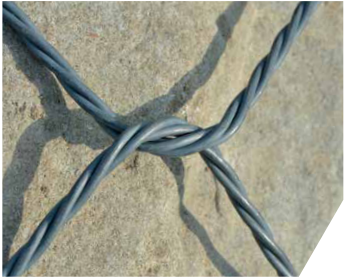

| Yapı | Zincir bağlantılı halat demeti; çapraz klips ve bağlama teli yok |

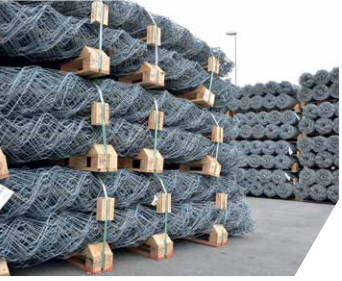

| Rulo | 3,9 × 30 m = 117 m²; geleneksel 3 × 5 m halat ağ panellerine göre daha az ek |
| Kenar | Düğümlü uçlar; paneller bindirmesiz bağlanır; bir spiral çözülerek kısaltılır, artan parça yeniden kullanılır |
| Korozyon koruması | GEOBRUGG SUPERCOATING; 3 mm tel kalın kaplama katmanı taşır |
| İkincil ağ | İstenirse aynı ölçüde ikincil ağ (QUAROX plus) küçük taş için; sahada ağa bağlanır |
Montaj

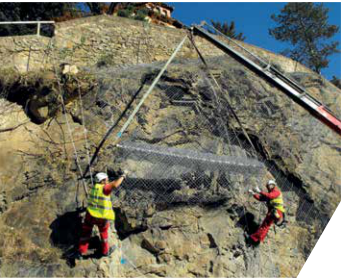

Bilinen destek ve kenar halatları ve klemenslerle kurulur; üretici bazı durumlarda esnek spiral halat ankrajı önerir, boyu projeye göre verilir. Rulo yukarıdan açılır; geniş rulo, aynı alan için daha az ara bağlantı ve çivi düzeninin jeolojiye göre optimize edilmesi demektir. Kabulde kenar halatı gerginliği, ankraj başları ve panel ekleri kontrol edilir; sonuç künyeye işlenir.
Seçim
| Yüzey | Ağ |
|---|---|
| Toprak, ayrışmış kaya, ince çatlaklı kaya | TECCO ya da DELTAX |
| Dik kaya, orta-büyük blok, halat ağı gerektiren delinme direnci | QUAROX |
| Sarkan kütle, kaya çıkıntısı, tek blok | SPIDER |
Karar keşifte ölçülen blok boyut dağılımına ve süreksizlik geometrisine göre verilir.
Kaynak: Geobrugg AG ürün bilgisi (QUAROX).
