SL sığ heyelan bariyeri
Yüzeye yakın toprak kaymasını yamaçta durduran esnek bariyer: SL-150 spiral halat ağla 150 kN/m², SL-100 TECCO G65/4 ağla 100 kN/m² azami dinamik basınç (üretici verisi). Şantiye altyapısı ve ağır iş makinesi gerektirmez.
Çözüm ailesi: Moloz akışı ve heyelan
Ne yapar

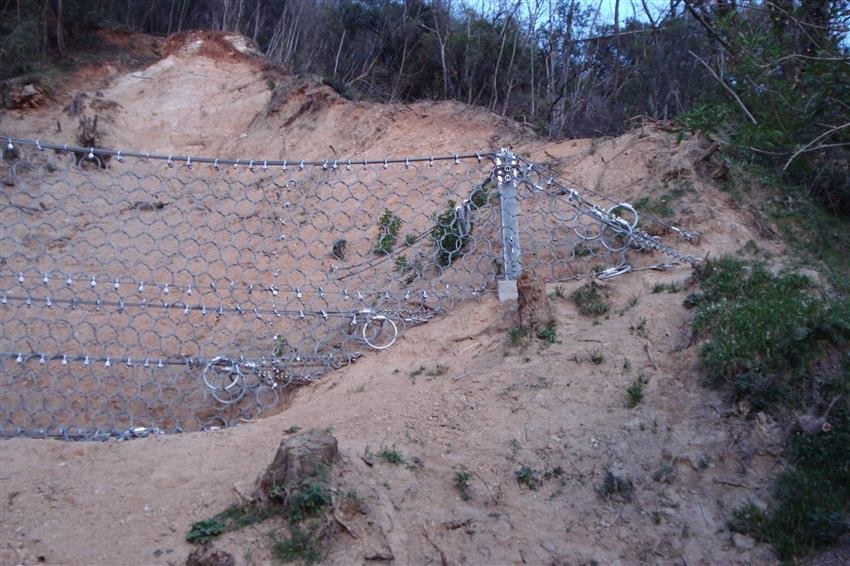

Sığ heyelan, şiddetli yağışla doygunlaşan üst toprak katmanının yamaç boyunca kaymasıdır; kaya düşmesi gibi tek blok değil, geniş bir yüzeyden gelen yayvan bir kütledir. SL bariyeri bu kütleyi yamaçta, korunan yapıya yakın bir hatta karşılar: ağ yüzeyi kaymanın dinamik basıncını alır, kuvvet halatlar ve fren elemanları üzerinden ankrajlara iner. Yapı esnek ve hafiftir; ağır iş makinesi ve şantiye altyapısı istemez, bu yüzden erişimi zor yamaçlarda kurulabilir.
Sistem Geobrugg AG ürünüdür; Artusa 2009'dan beri Türkiye temsilcisidir.
Tipler
| Tip | Ağ | Azami dinamik basınç (üretici verisi) |
|---|---|---|
| SL-150 | SPIDER spiral halat ağı | 150 kN/m² |
| SL-100 | TECCO G65/4 örgü ağ | 100 kN/m² |
Üretici sistemleri WSL ile birlikte yürütülen saha deneyleri ve simülasyonlarda çoklu yük senaryolarına karşı denemiş, sonuçlarla SHALLSLIDE boyutlandırma aracını geliştirmiştir. Boyutlandırma bu araçla üreticiyle birlikte yapılır; girdiler sahada ölçülür.
Keşifte ne ölçülür
Kayabilecek katman kalınlığı ve alanı, yamaç eğimi, zemin türü ve doygunluk davranışı, geçmiş kayma izleri, korunan yapıya mesafe, ankraj zemini. Bariyer yüksekliği ve hat uzunluğu bu ölçümlerden çıkar; sığ heyelan ile moloz akışı ayrımı için moloz akışı ve heyelan sayfasındaki karar tablosuna bakın.
Montaj ve bakım
Ankraj delgisi ve enjeksiyonu, direk ve taşıyıcı halatlar, ağ panelleri ve fren elemanları üreticinin montaj kılavuzuna göre kurulur; kabulde halat klemensleri, fren elemanları ve ankraj başları kontrol edilir. Olay sonrası ağ arkasındaki malzeme boşaltılır, açılmış fren elemanı değiştirilir; kayıt hattın künyesine işlenir: kontrol, bakım ve ömür yönetimi.
Kaynak: Geobrugg AG ürün bilgisi (SL-100, SL-150, SHALLSLIDE).
