SPIDER, yüksek mukavemetli çelik telden spiral halatla örülü ağdır: gevşek blokları, kaya çıkıntılarını ve sarkan kütleleri plaka ve ankrajla yerinde tutar. TECCO ile aynı sistem mantığı, daha yüksek delinme direnci; boyutlandırma RUVOLUM ile.
Ne yapar

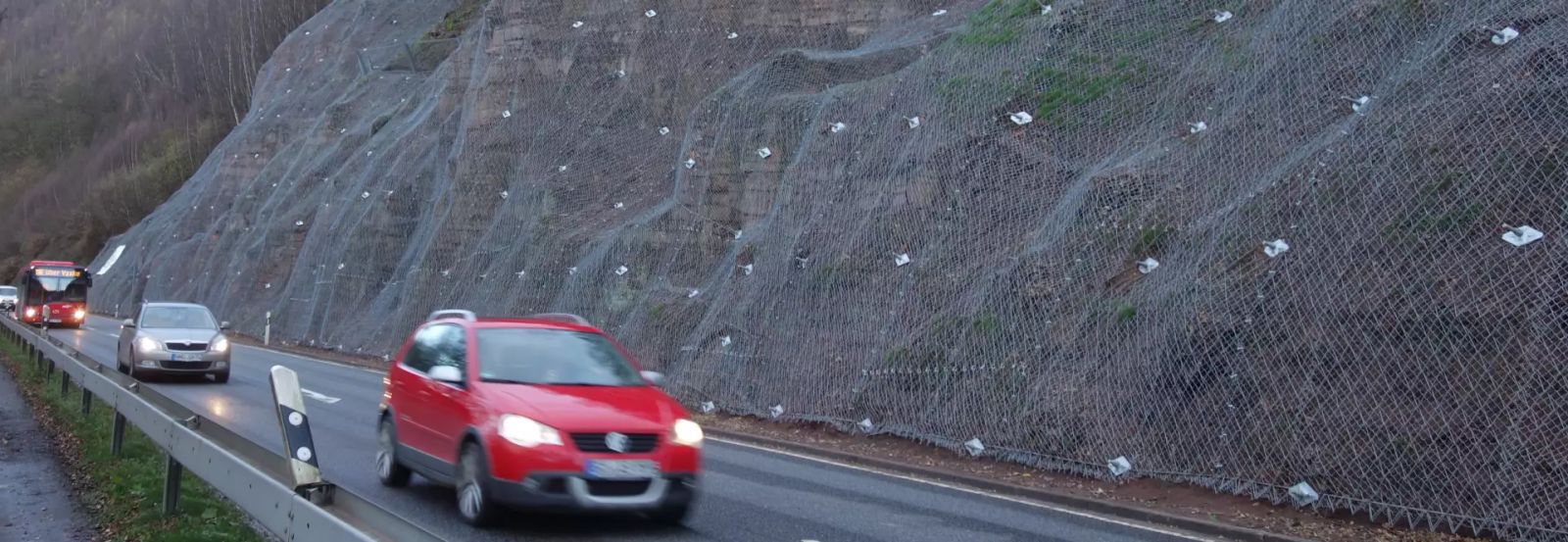

SPIDER, örgü ağ yerine spiral halattan örülmüş yüksek mukavemetli bir ağdır. Üç telli (1 × 3) spiral halat, tek telli örgüye göre daha yüksek delinme direnci verir; bu yüzden gevşek bloklu kaya yüzlerinde, kaya çıkıntılarında, sarkan kütlelerde ve tek tek büyük blokların sabitlenmesinde kullanılır. Ağ, plaka ve ankrajla yüzeye bastırılıp ön gerilir; topoğrafyaya yakından oturur ve arkasında malzeme birikmesine izin vermez.
Aynı ailenin toprak ve ayrışmış kaya şevleri için olan üyesi TECCO SYSTEM3 örgü ağıdır; ikisi aynı plaka, çivi ve boyutlandırma mantığını paylaşır. Sistem Geobrugg AG ürünüdür.
Bileşenler
| Bileşen | Veri (üretici ürün bilgisi) |
|---|---|
| Ağ | Üç telli (1 × 3) spiral halat (SPIDER S3-130: tel Ø 3 mm, halat Ø 6,5 mm), tel çekme dayanımı ≥ 1.770 N/mm²; baklava göz |
| Panel bağlantısı | Paneller bindirmesiz, birbirine dikilerek ya da klipsle eklenir; kenarlar düğümlü uçlu, açıkta kesici tel yok |
| Plaka ve ankraj | Sistem plakası çivi/ankraja sıkılarak ağı ön gerer; toprakta esnek plaka, geoteknik parametreye göre boyutlandırılır |
| Korozyon koruması | Üreticinin alüminyum-çinko kaplaması; zorlu ortam için paslanmaz çelik seçeneği |
Ne zaman SPIDER, ne zaman TECCO
| Durum | Seçim |
|---|---|
| Toprak, ayrışmış ya da ince çatlaklı kaya; yüzeye paralel kayma | TECCO G45/2, G65/3 ya da G65/4 |
| Bloklu kaya, çıkıntı, sarkan kütle, delinme riski yüksek yüzey | SPIDER spiral halat ağı |
| Tek büyük blok | SPIDER panel + blok çevresine ankraj |
Kararı kaya kütlesinin blok boyut dağılımı ve süreksizlik geometrisi verir; keşifte ölçülür.
Boyutlandırma
Üreticinin RUVOLUM konsepti yüzeye paralel kaymayı ve iki çivi arasındaki yerel kopmayı ayrı ayrı kontrol eder; statik doğrulamada ağın delinmesi, plaka ve ankraj üzerindeki birleşik yükler, üst kenarda plakanın ağı kesmesi ve ağdan çiviye şeve paralel aktarılabilen kuvvet hesaplanır. Deprem ve yeraltı suyu basıncı yük durumu olarak eklenebilir. Çivi aralığı hesabın sonucudur; ürün adına göre sabit bir aralık yoktur.
Montaj ve kabul
Yüzey temizliği, çivi delgisi ve enjeksiyonu, panellerin yukarıdan aşağı serilip eklenmesi, plakaların sıkılarak ön gerilmesi, gerekirse kenar halatları. Kabulde plaka oturması ve somun torku, çivi sayısı ve boyu, panel ekleri ve şartnamede varsa çekme deneyi tutanağı kontrol edilir; sonuç hattın künyesine işlenir. Dönemsel kontrolde ağ altında yeni çözülme, plaka gevşemesi ve topukta birikme aranır: kontrol, bakım ve ömür yönetimi.
Kaynak: Geobrugg AG ürün bilgisi (SPIDER, TECCO SYSTEM3, RUVOLUM).
