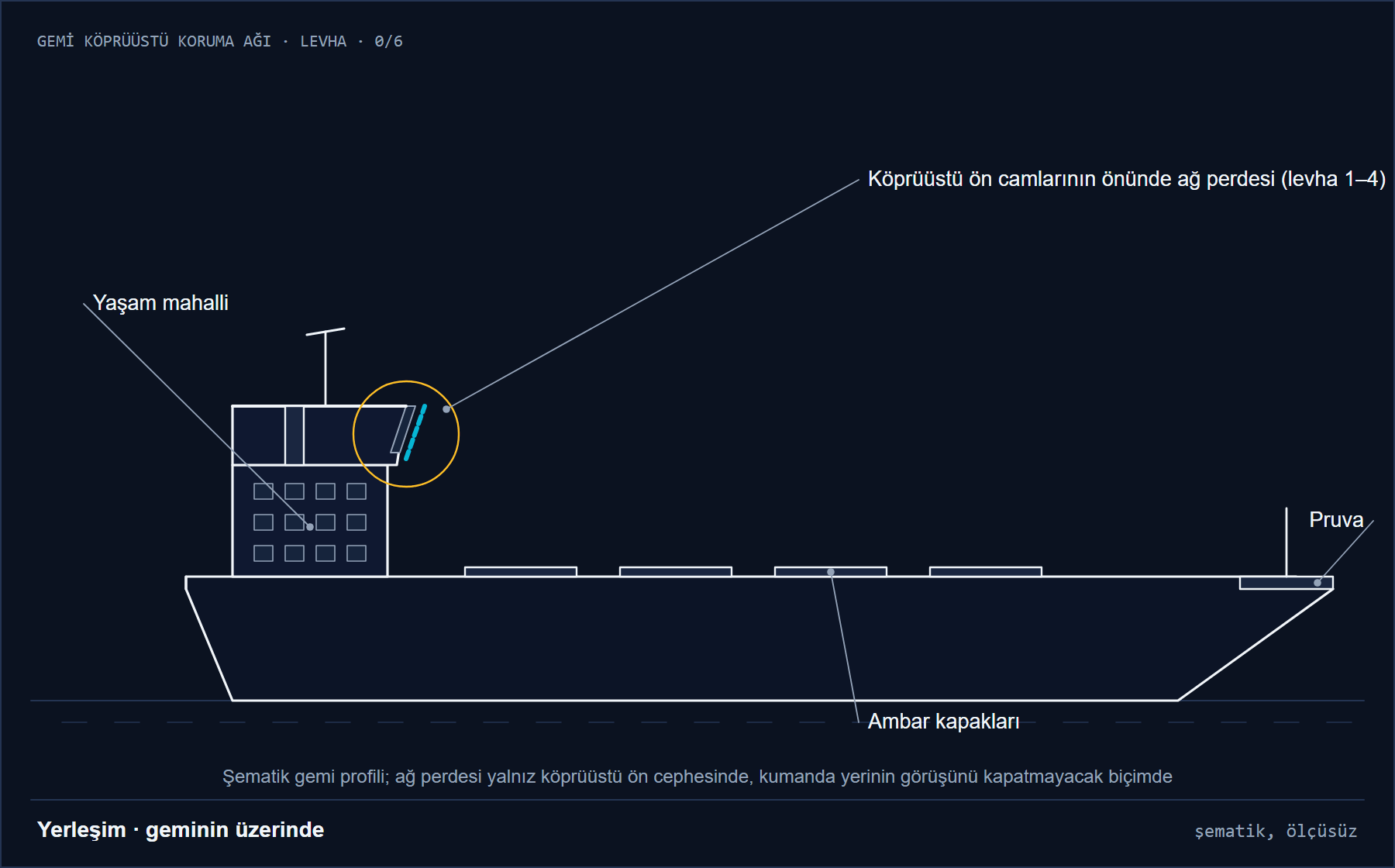

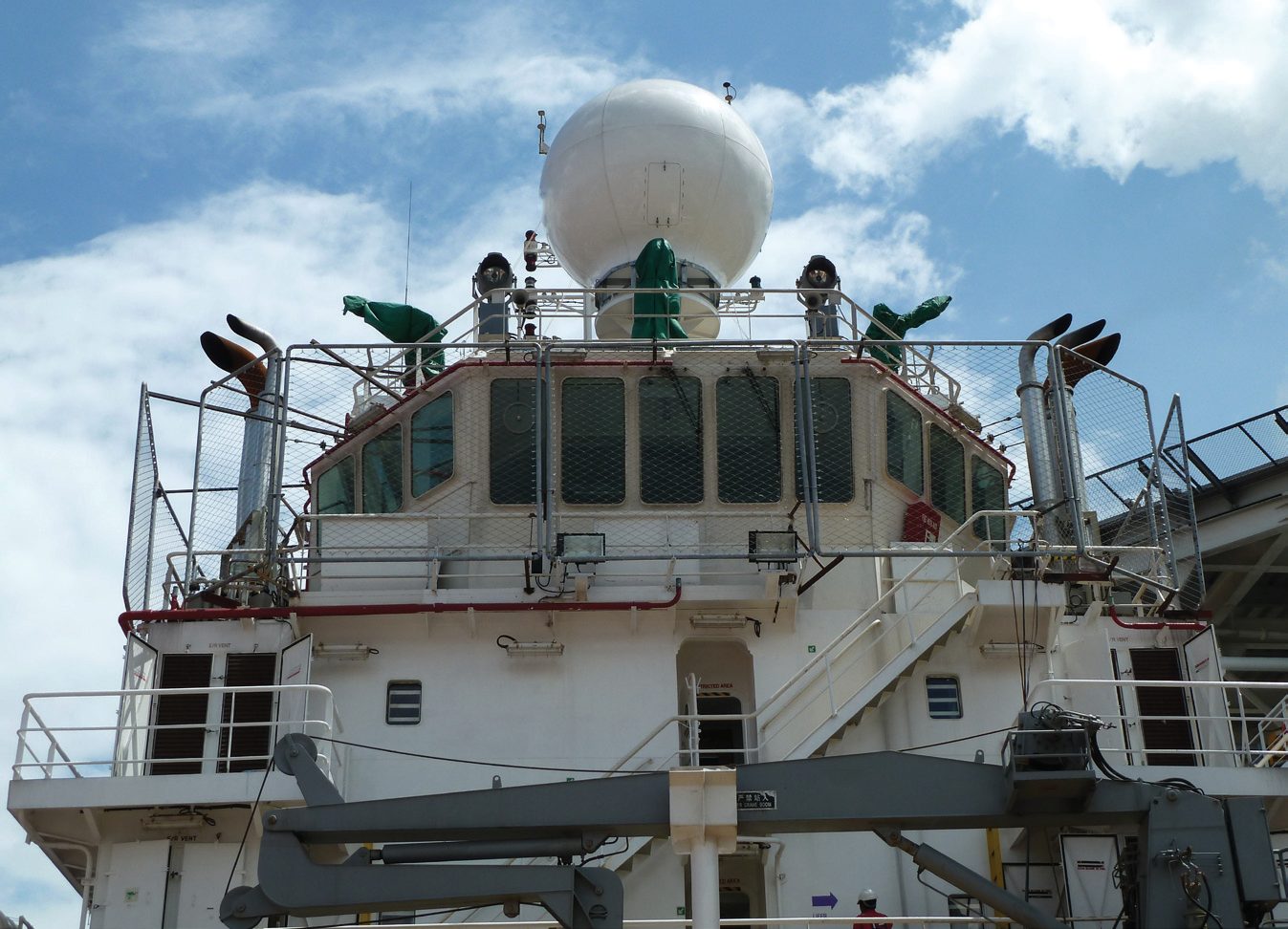

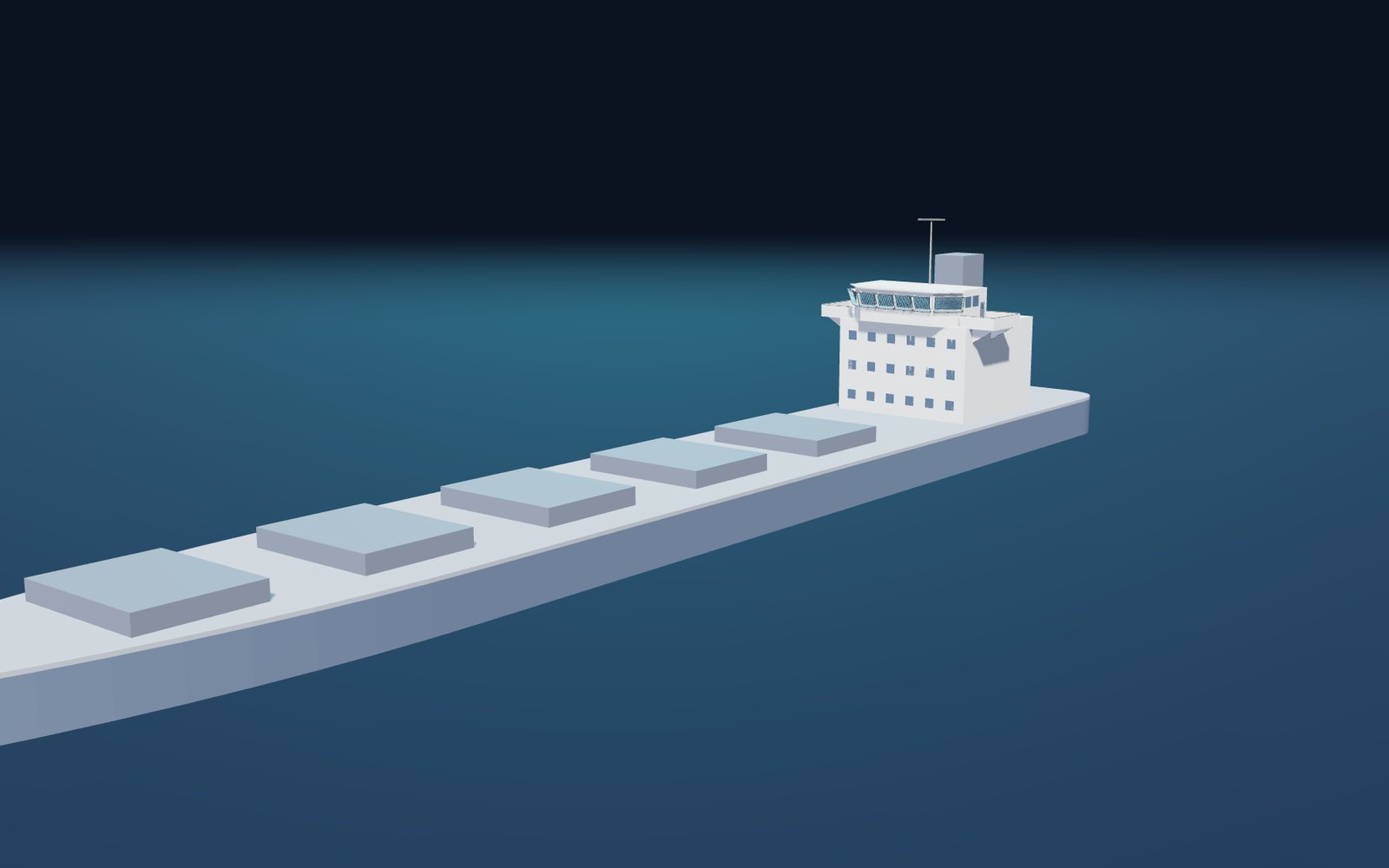

Köprüüstü camlarının önüne, camdan belli bir boşlukla, çerçeveli paslanmaz çelik ağ panelleri: dron ve uçan parçaya karşı koruma, kumanda yerinin görüşünü kapatmadan. Panel üstten menteşeli, cam temizliği için açılır; normal seyirde açık ya da sökülü durur, riskli sulara girerken kapatılır. Bağlantı cıvatalı ya da klas onaylı kaynakla; köprü camlarının önüne konan her eleman için kabul bayrak idaresinindir. Tanklardaki koruma kafeslerinin gemiye uyarlanmış hâli.
Sorun
Köprüüstü camları geminin en açık noktasıdır: seyirde kumanda yeri camın hemen arkasındadır ve dıştan gelen bir cismin ilk vurduğu yüzey camdır. Tanklarda kule çevresine kurulan koruma kafesleri bu soruya kara aracı için verilmiş cevaptır; köprüüstü için aynı mantık camın önüne, görüşü kapatmayan bir ağ perdesi olarak kurulur. Tehdit tek tip değildir ve her biri ayrı kütle, hız ve çarpma açısı taşır:
| Tehdit | Ne getirir | Tasarımda neyi belirler |
|---|---|---|
| Küçük insansız hava aracı (dron) | Küçük kütle, yüksek hız; gövde ve pervane parçaları | Göz açıklığı ve ağın enerjiyi yutma biçimi |
| Fırtına ve patlama parçaları | Rüzgârla savrulan ekipman, cam kırığı, buz | Ağın kapladığı alan ve çerçeve dayanımı |
| Düşen cisim | Vinç ve direk çalışmasında düşen parça | Üstten kapalılık; tavan siperliğiyle birlikte |
Enerji ölçeği için bir örnek: 10 kg'lık bir cisim 50 m/s hızla gelirse kinetik enerjisi ½ · m · v² = 12,5 kJ'dir. Bu bir tasarım değeri değil, mertebe okumasıdır. Hangi tehdidin hangi kütle ve hızla ele alınacağı keşifte tanımlanır; ağ ve çerçeve buna göre seçilir, gerekirse deneyle gösterilir. Belgeyle gösterilmemiş bir "durdurma" değeri bu sayfada yazılmaz.
Nasıl karar veriyoruz
Ölçtüğümüz ve derlediğimiz veriler: köprüüstü ön cephesinin geometrisi (cam sayısı ve ölçüleri, üstten dışa eğim açısı), cam kayıtlarının ve gövde sacının konumu (braketin bağlanacağı noktalar, stifner hattı), kumanda yerinden görüş alanı, radar ve anten yerleşimi, seyir hızı ve hâkim rüzgâr (bağıl rüzgâr yükü), titreşim, buzlanma ve tuzlu su yıkaması, limanda montaj imkânı (vinç, iskele, kaynak izni).
| Gözlem | Ölçüt | Karar |
|---|---|---|
| Küçük parça ve dron tehdidi | Parça göz açıklığından geçmemeli | Küçük gözlü yüksek mukavemetli ağ; gerekirse ikincil ince ağ |
| Görüş alanı SOLAS V/22 sınırına yakın | İnce tel ve seyrek çerçeve şart | İnce tel (ürün ailesine göre 2 – 3 mm: DELTAX 2 mm, TECCO G65/3 3 mm), çerçeve cam kayıtlarıyla hizalı, panel bölümlemesi cam modülüne göre |

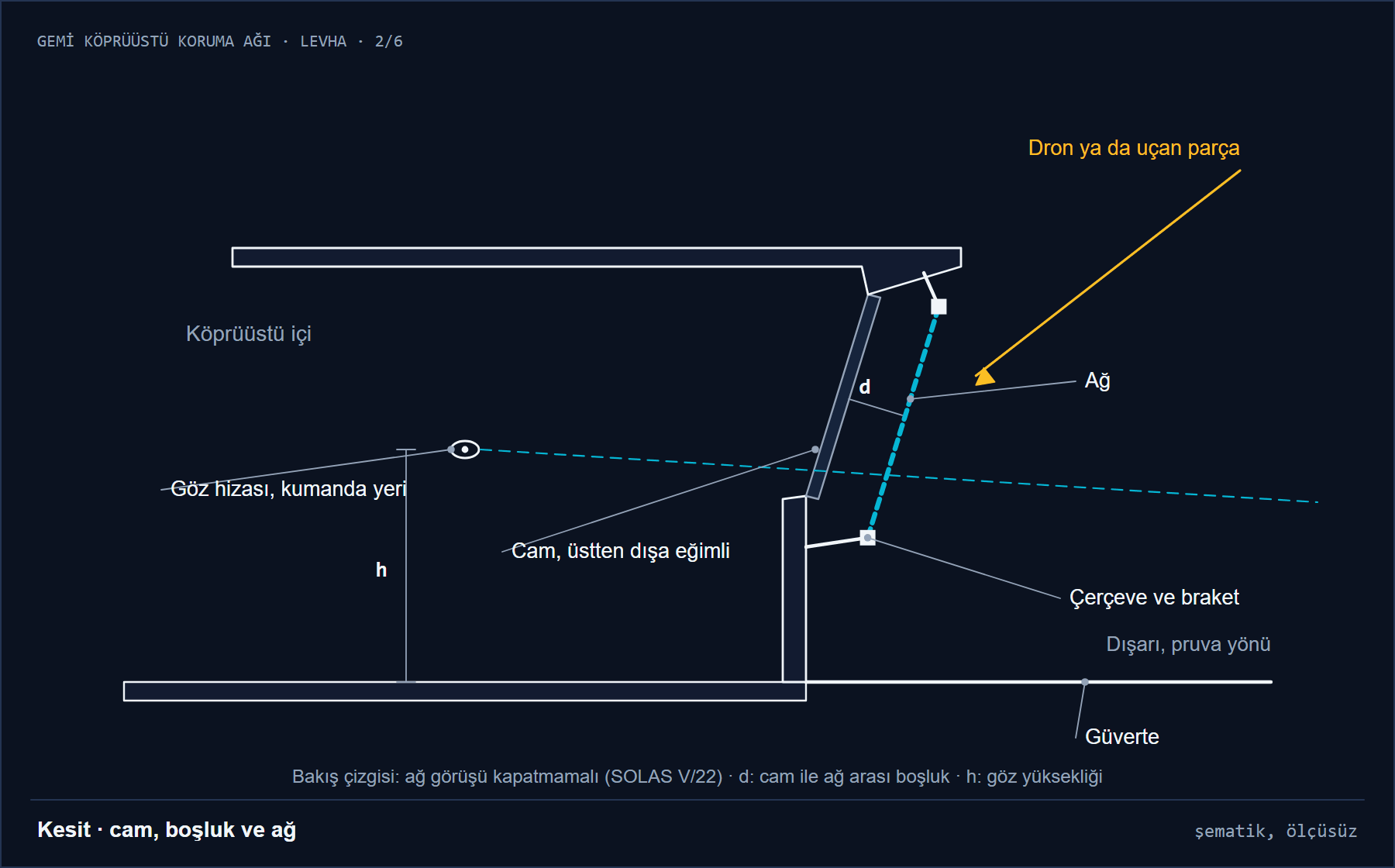

| Camın önünde yer dar (siperlik, silecek, ısıtıcı) | Ağın sehimi cama ulaşmamalı | Boşluk d = beklenen sehim + pay; gerekirse çerçeve dışa taşırılır |
| Gövdeye kaynak istenmiyor | Yapıda delik ve kaynak yok | Mevcut cam kayıtlarına ve çevre profillere cıvatalı braket; ek yine klas kuruluşuna bildirilir |
| Tuzlu ortam, sık yıkama | Korozivite yüksek (EN ISO 9223 sınıfı) | Paslanmaz ağ ve çerçeve (316L ya da eşdeğeri); farklı metaller yalıtılır |
| Cam temizliği ve silecek erişimi | Panel açılmalı | Üstten menteşe, alttan hızlı açma kilidi, emniyet halatı |

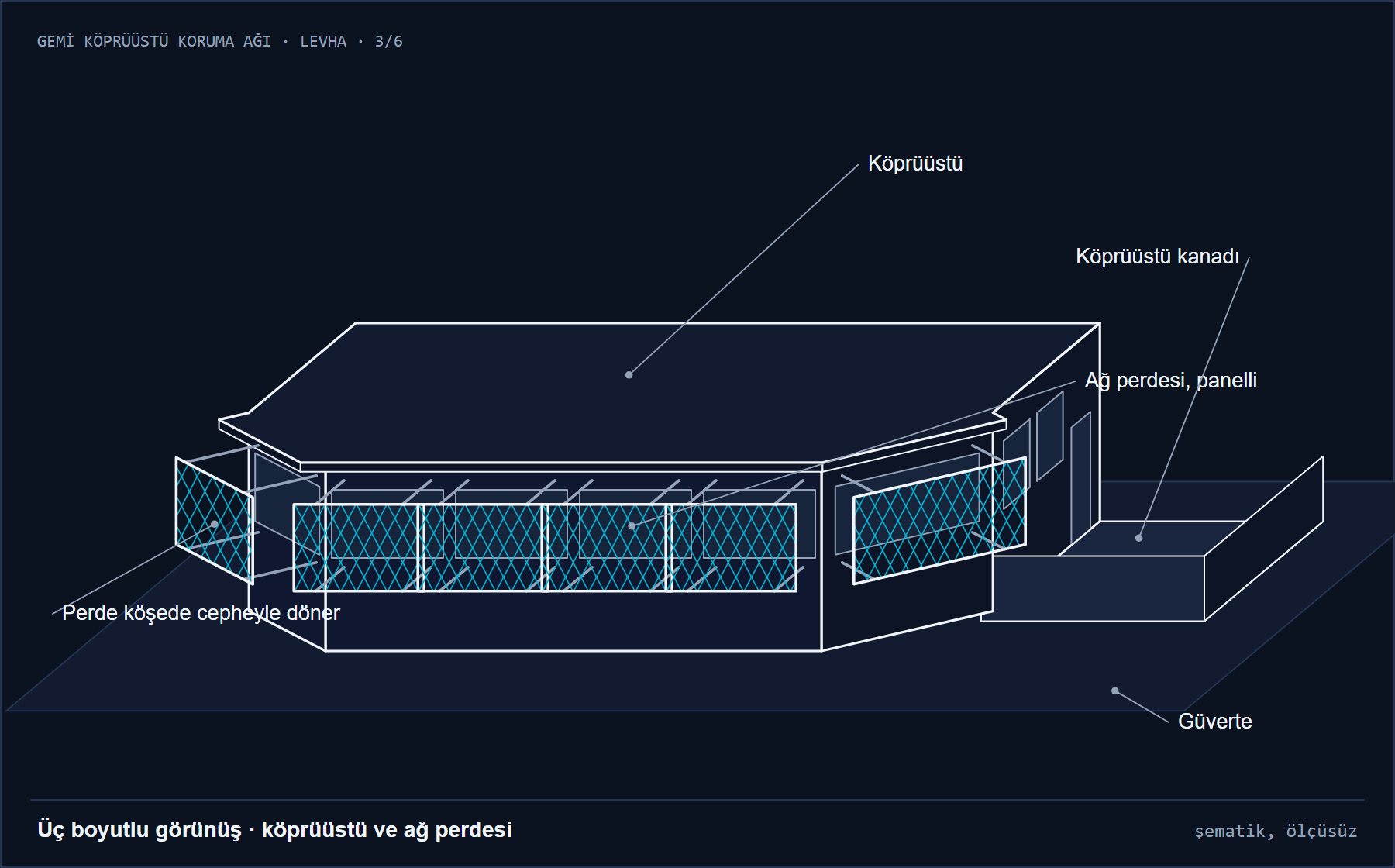

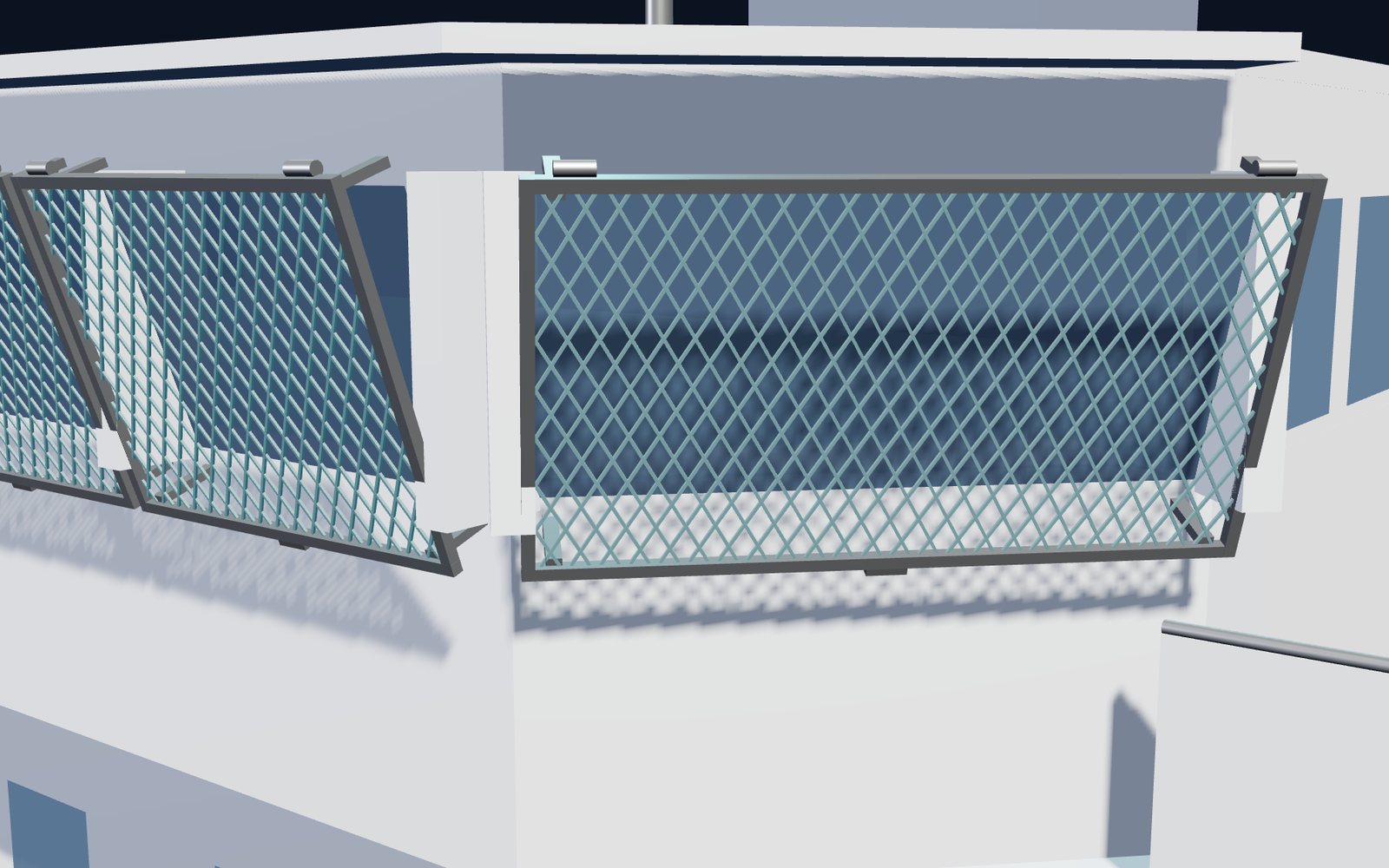

| Cephe köşelerde pahlı (camlar kanada doğru dönüyor) | Cephenin her yüzü kendi düzlemi | Her yüze kendi paneli; köşe paneli ayrı ölçülür ve ayrı çerçevelenir, dönüş noktasında kayıt paylaşılmaz, her panel kendi braketine asılır |
| Camın önünde kalıcı eleman istenmiyor (SOLAS V/22, bayrak kabulü) | Normal seyirde cam önü açık | Konuşlandırılabilir sistem: paneller açılır ya da sökülür, perde toplanır; en az iki temiz görüş camı her zaman serbest |
Sistem
| Bileşen | Ne yapar | Seçim |
|---|---|---|
| Ağ | Cismi tutar; enerjiyi biçim değiştirerek yutar ve çerçeveye aktarır | Paslanmaz yüksek mukavemetli çelik tel ağ (Geobrugg TECCO G65/3 paslanmaz ya da DELTAX); büyük parça için kendi imalatımız halka ağ paneli |

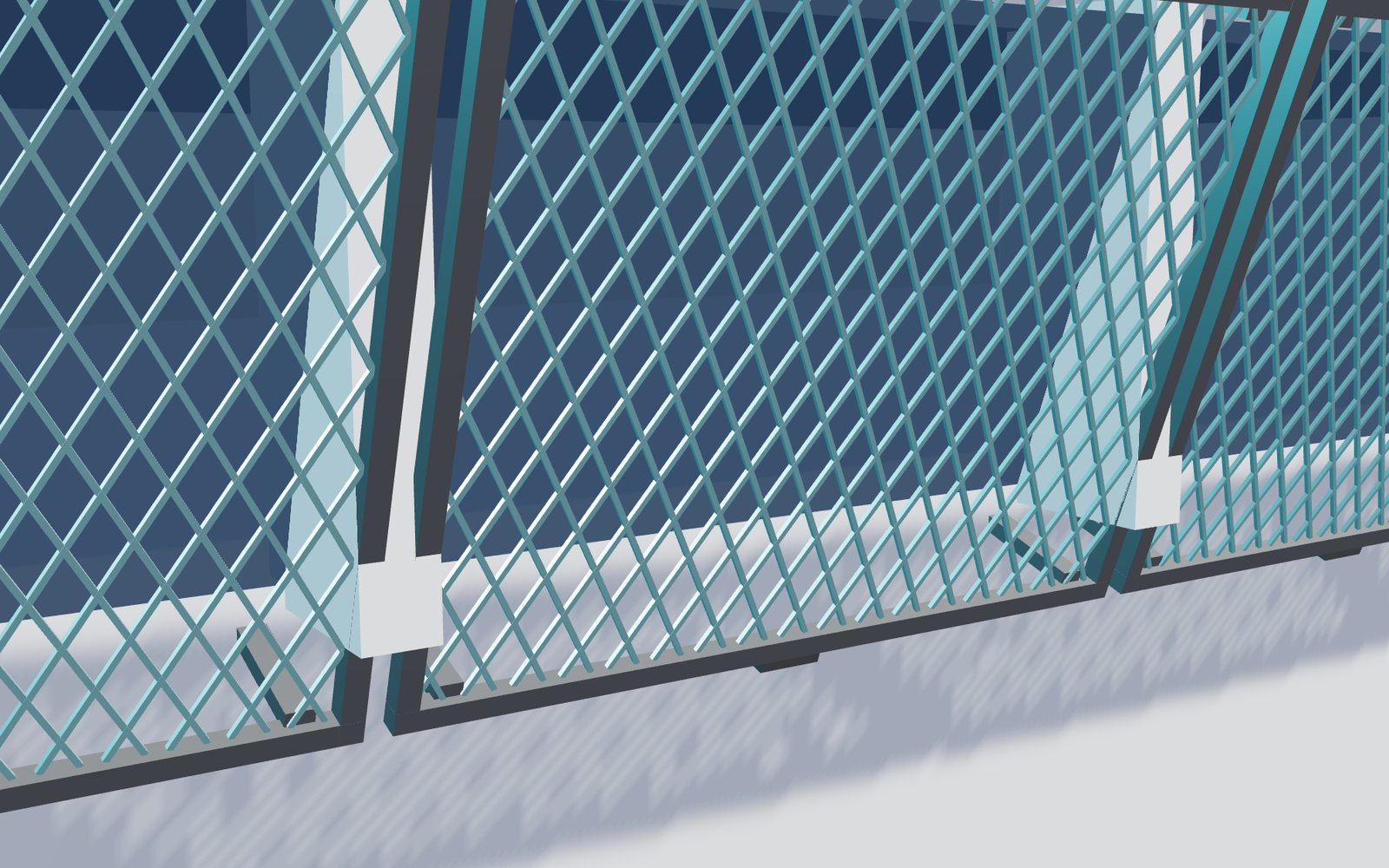

| Çerçeve | Ağı gergin tutar, yükü braketlere taşır | Paslanmaz kutu profil; panel boyu cam modülü kadar; ağ kenarı klipsle çerçeveye |
| Boşluk d | Ağın sehimi cama değmesin | Cam yüzeyine paralel; sehim payı ile silecek ve siperlik açıklığı |

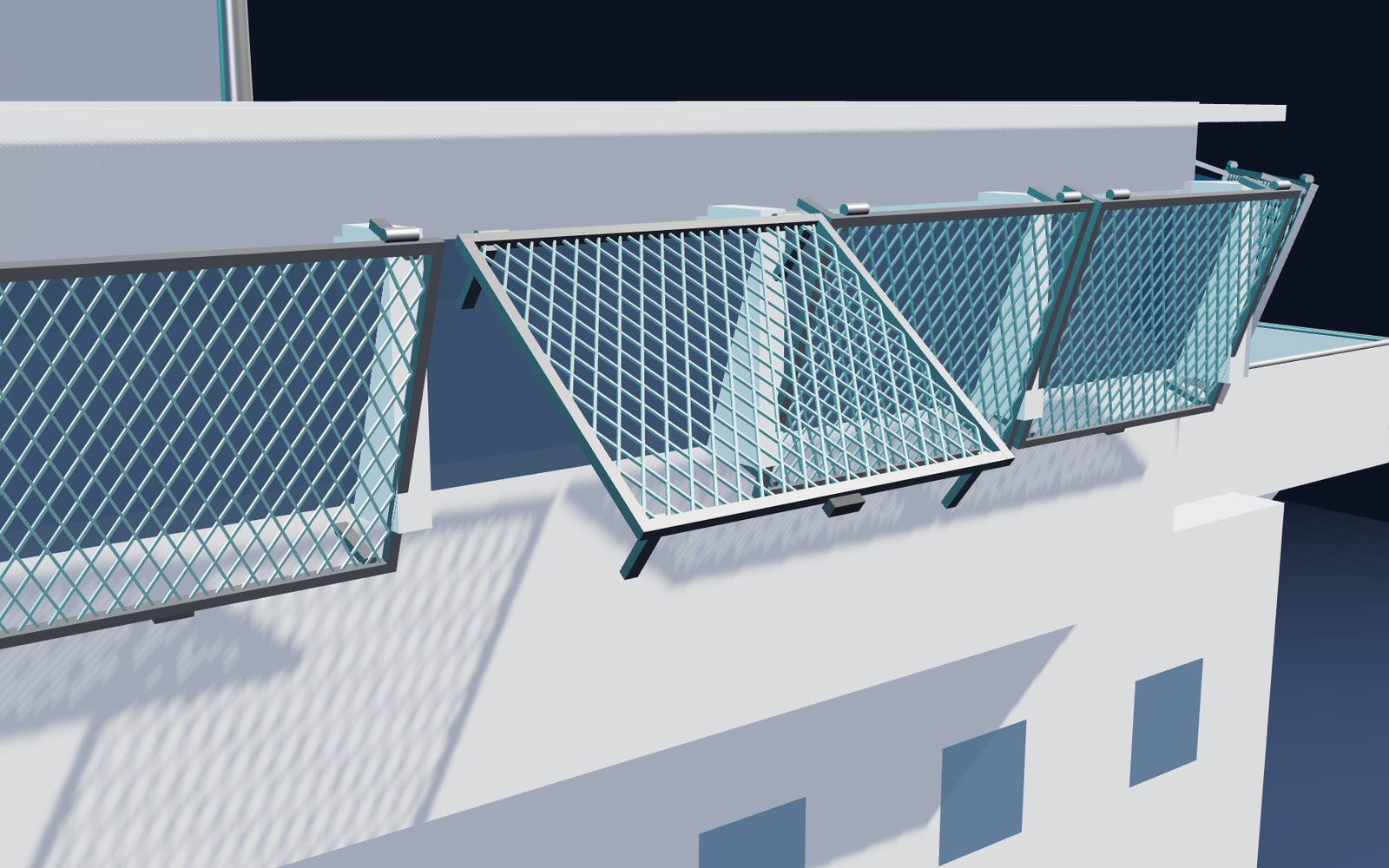

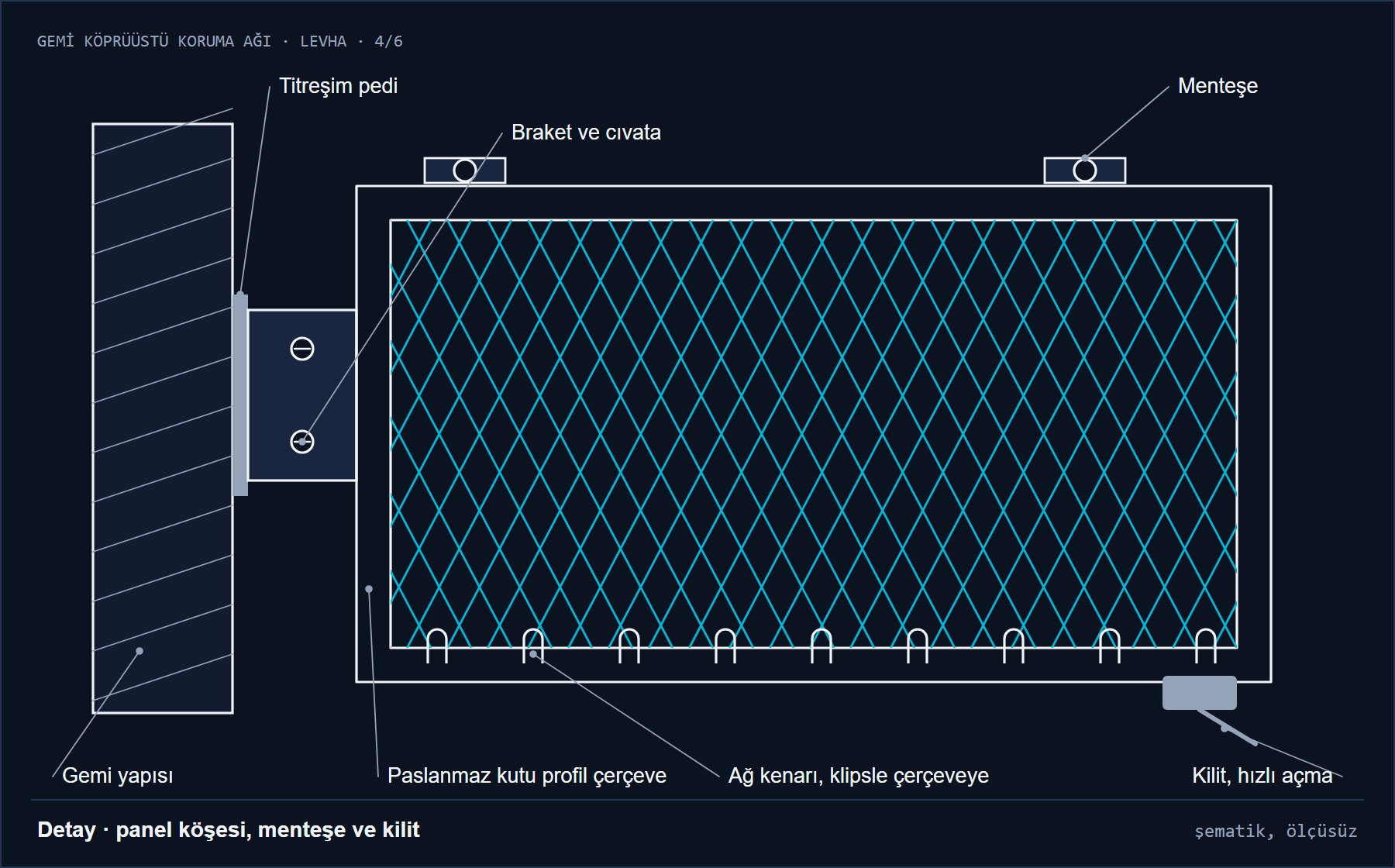

| Menteşe ve kilit | Cam temizliği ve cam değişimi için panel açılır; normal seyirde açık durur | Üstten menteşe, alttan iki noktadan hızlı açma kilidi; açık konumda tutucu ve emniyet halatı |

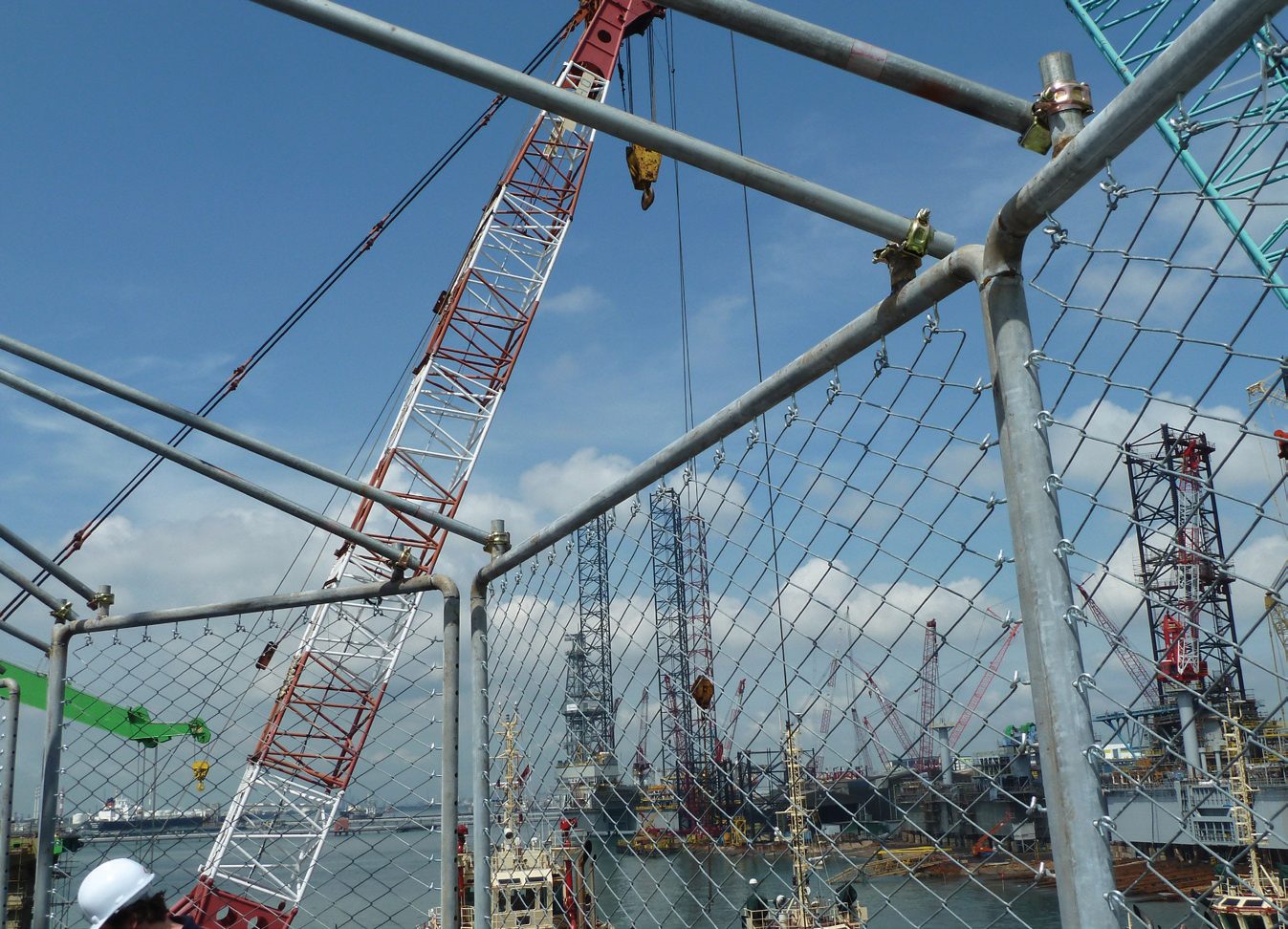

| Braket | Çerçeveyi gövdeye bağlar | Kaynaklı lug (klas onaylı kaynak prosedürü) ya da mevcut cam kayıtlarına cıvatalı; titreşim pedi ile |
| Yalıtım ve drenaj | Galvanik çifti ve su birikmesini önler | Paslanmaz ile karbon çeliği temasında yalıtım pulu; çerçeve altında drenaj deliği; elektriksel süreklilik projeye göre |
Ağ, Geobrugg'un yüksek mukavemetli çelik tel ağ ailesinden seçilir; Artusa 2009'dan beri Geobrugg'un Türkiye temsilcisidir. Halka ağ ve çerçeve kendi tesisimizde üretilir.
Görüş ve kurallar
Köprüüstünden görüş SOLAS Bölüm V Kural 22 ile düzenlenir: kumanda yerinden (conning position) deniz yüzeyinin ve ufkun görüşü, kör sektörler, cam kayıtlarının en az sayıda tutulması ve her hava koşulunda en az iki ön camdan her zaman temiz görüş (madde 1.9.4). IMO'nun köprü tasarımı genelgesi (MSC/Circ.982) camların önüne kalıcı eleman öngörmez; güneşlikler bile kolayca sökülebilir olmalıdır. Bu yüzden köprüüstü ağı bu sayfada kalıcı bir yapı olarak değil, konuşlandırılabilir bir koruma olarak tanımlanır: normal seyirde paneller açık ya da sökülü, perde toplanmış durur; riskli sulara girerken kapatılır (korsanlık ve dron riskine karşı gemi sertleştirme mantığı). Her durumda en az iki temiz görüş camının (silecek, yıkama, döner cam) önü açık bırakılır ya da açılır panelle donatılır. Köprü camlarının önüne konan her eleman için kabul bayrak idaresinindir; klas kuruluşu üst yapıya bağlantıyı ve ek ağırlığı değerlendirir, kaynaklı ya da cıvatalı fark etmez. Bu sayfa "SOLAS uyumlu" iddiası taşımaz; uyum, geminin bayrağı ve köprü düzeniyle birlikte belirlenir. Ağ, seyir fenerlerinin sektörlerini (COLREG Ek I), düdüğü, silecek ve yıkama erişimini, radar ve anten görüşünü, kılavuz çarmıhı ve filika alanlarını kapatmaz.
Çizimler
İki yerleşim: çerçeveli panel (A) ve asma gergin perde (B)

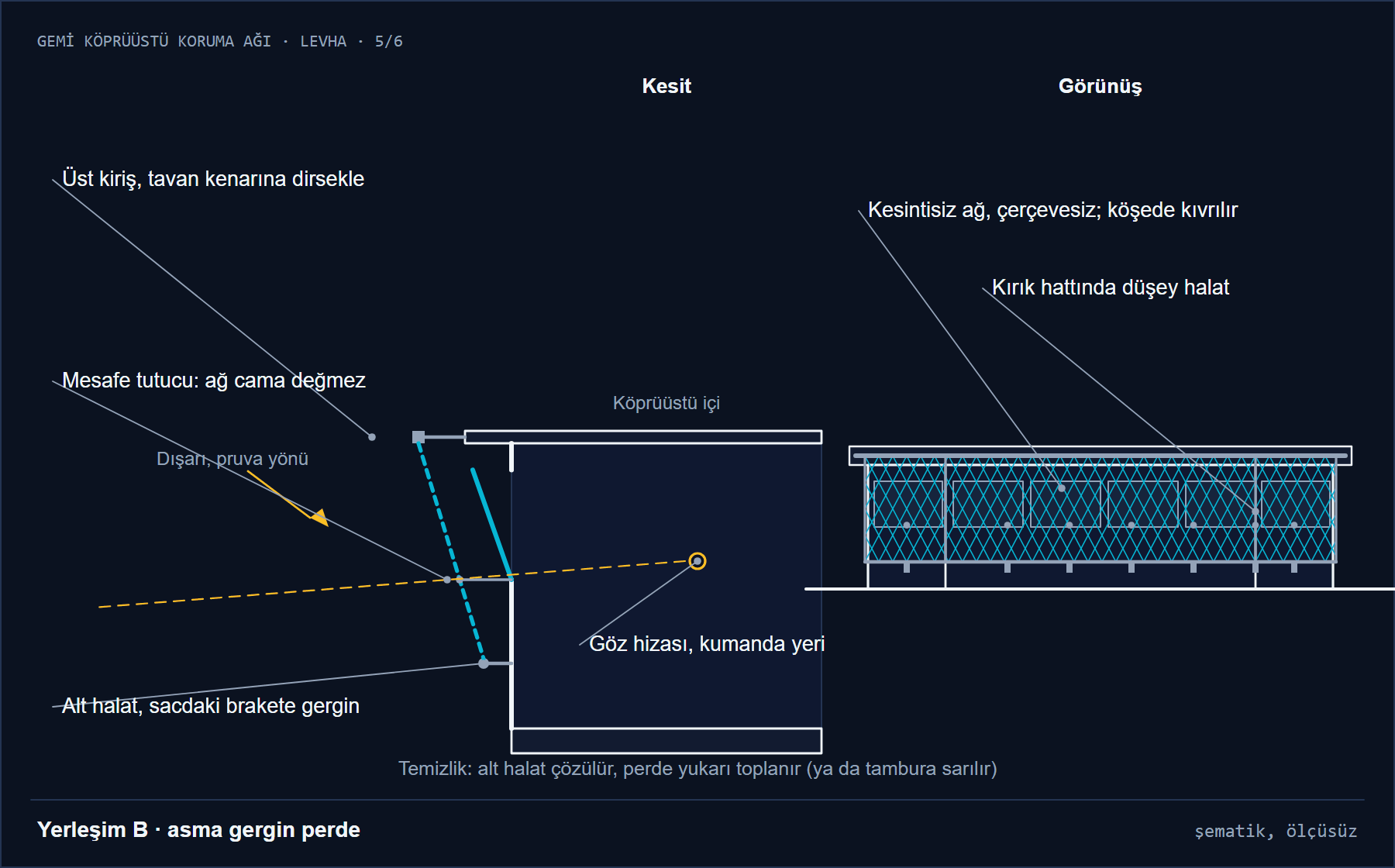

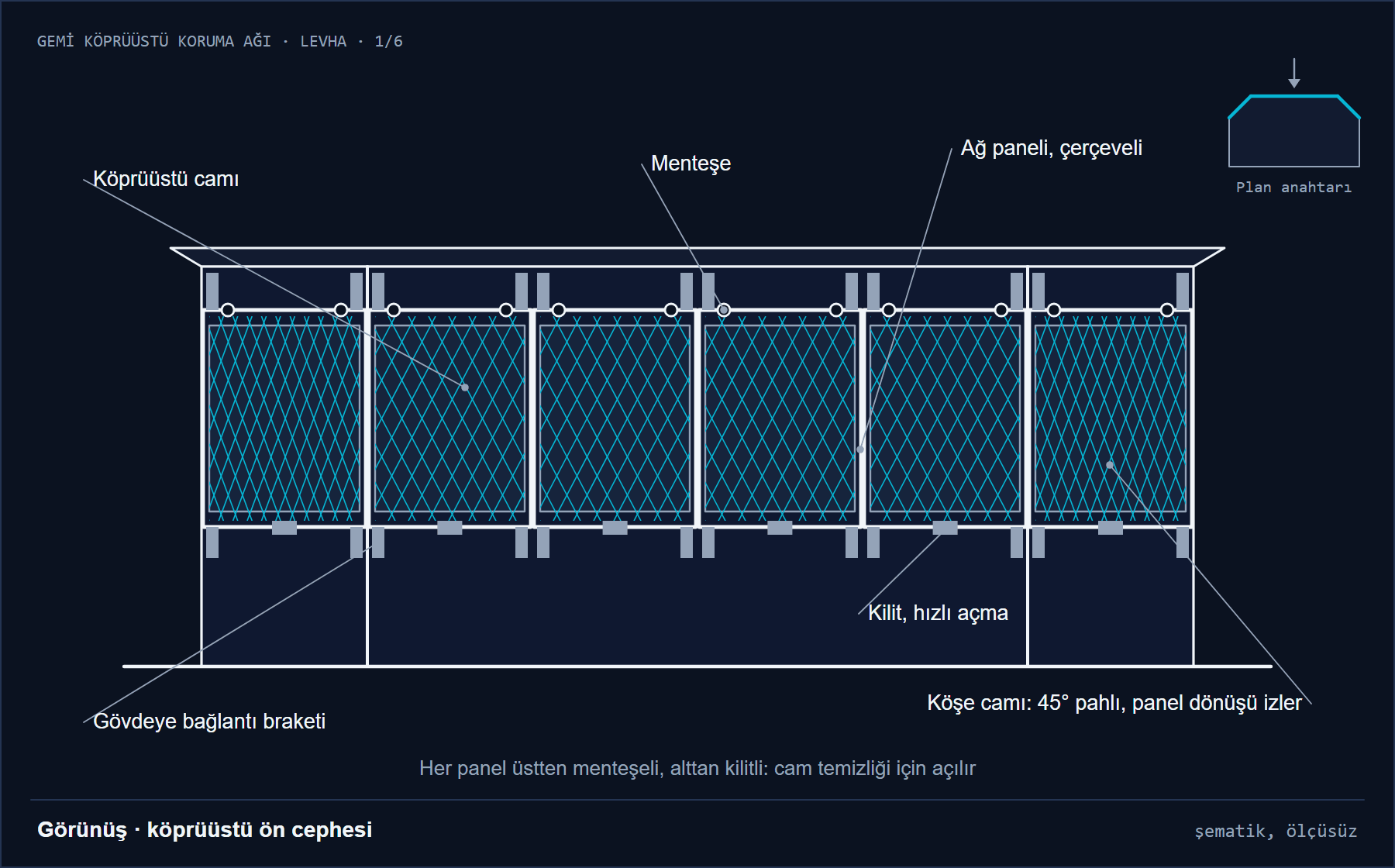

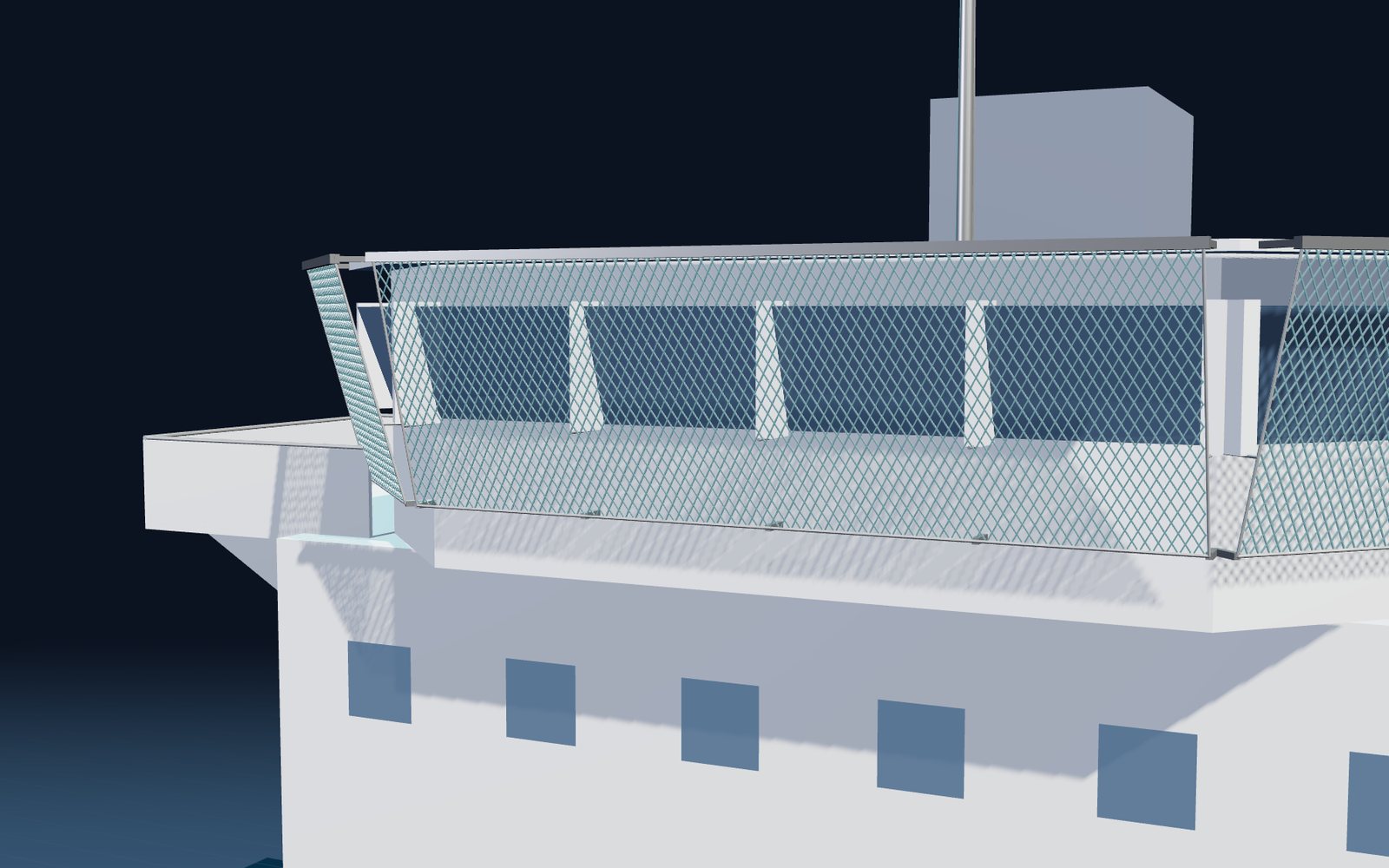

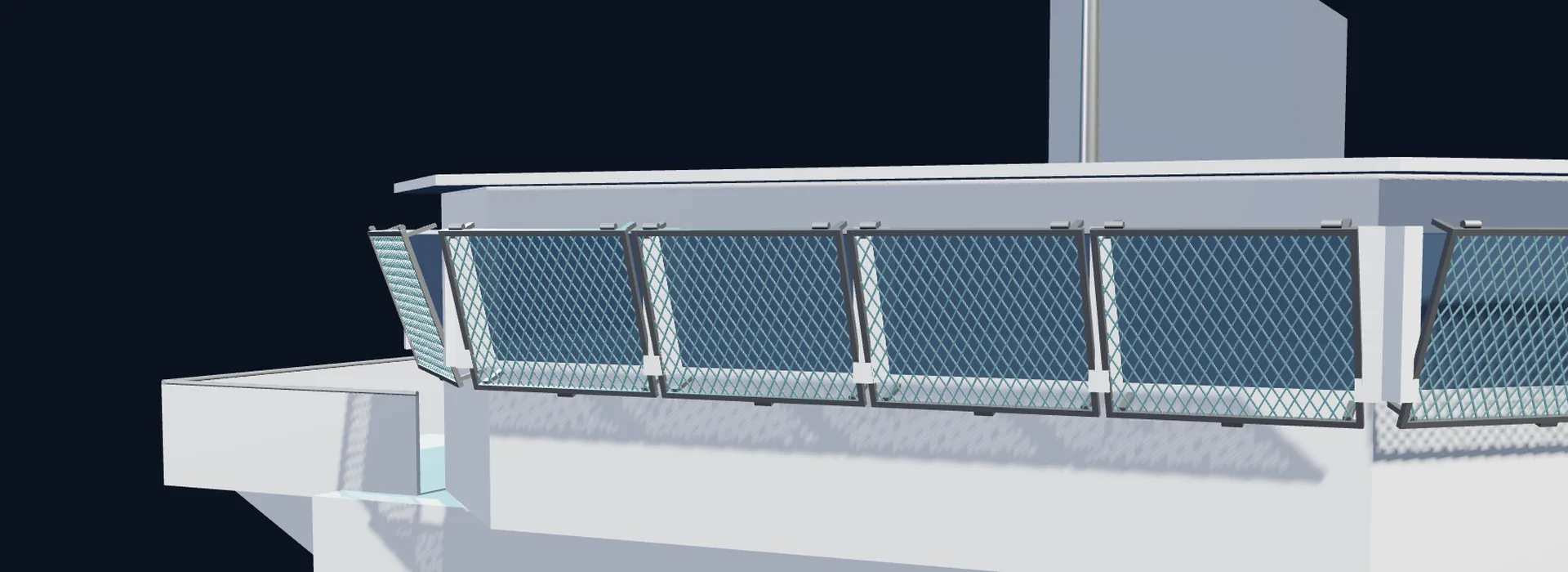

Aynı ağ iki biçimde asılabilir. A — çerçeveli panel: cam modülüne göre bölünmüş, üstten menteşeli paneller (yukarıdaki levhalar 1–4). B — asma gergin perde: tavan kenarındaki üst kirişten, cam altındaki sacdaki alt halata gerilen kesintisiz ağ; çerçeve yok, köşe dönüşü ağın kıvrılmasıyla çözülür, kırık hattına düşey halat konur. Perde dik asıldığında camın üstten dışa eğimi boşluğu kendiliğinden açar: siperlik hizasında dar, denizlikte geniş. Mantık kaya tarafındaki örtüleme ve asma ağ sistemleriyle aynıdır; farkı, ağın arkasında dayanacak yüzey olmadığı için perdenin gergin tutulması ve mesafe tutucularla camdan uzak durmasıdır.
| Ölçüt | A · çerçeveli panel | B · asma gergin perde |
|---|---|---|
| Bağlantı | Her panel kendi braketine; cam kayıtlarına cıvatalı | Üst kiriş tavan kenarına, alt halat sacdaki braketlere; ara bağlantı yok |

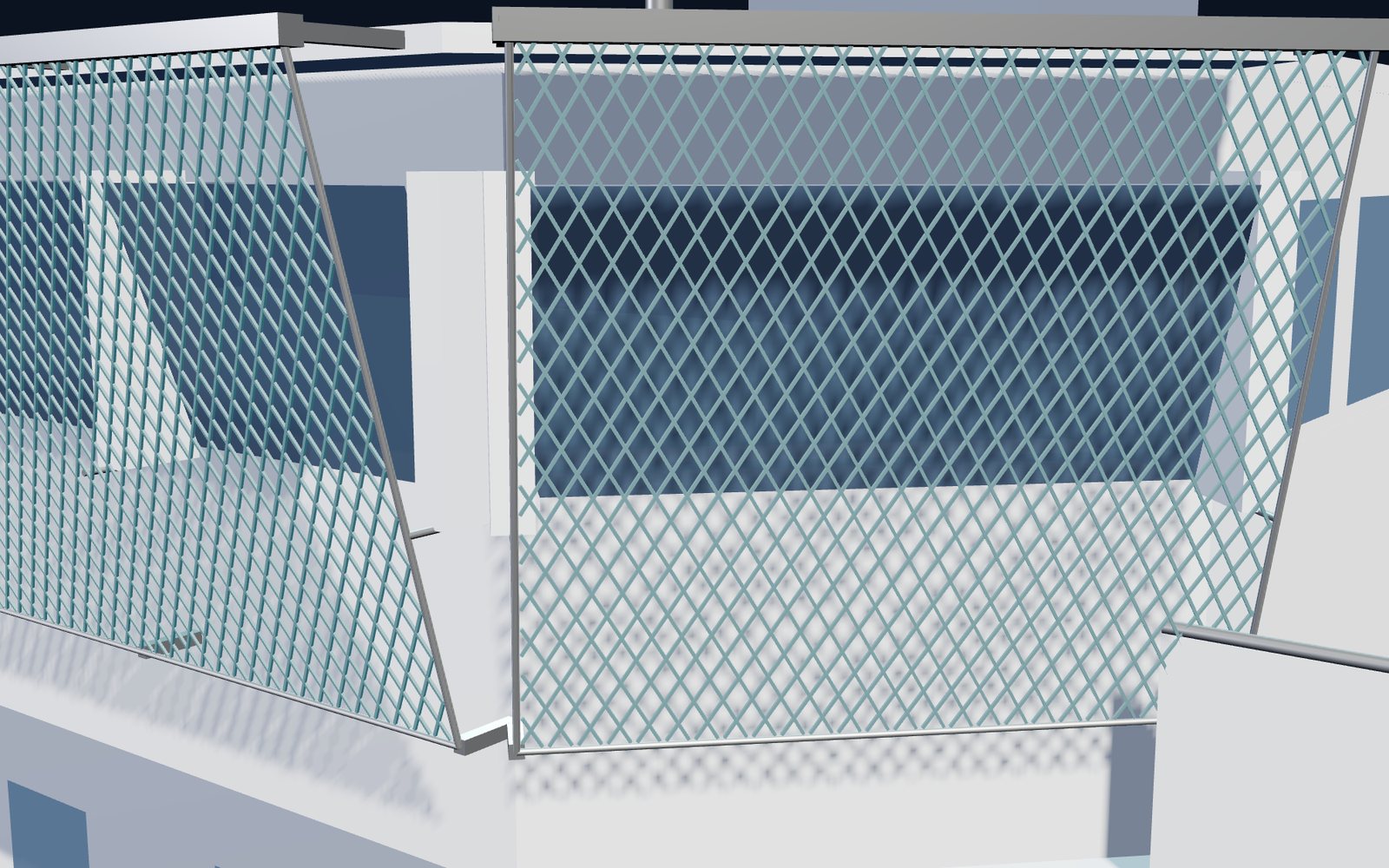

| Köşe dönüşü | Köşe paneli ayrı ölçülür ve çerçevelenir | Ağ kırıkta kıvrılır; kırık hattında düşey halat |
| Görüş | Çerçeve profilleri cam kayıtlarının hizasında kalır | Çerçeve yok, yalnız tel; kenar halatları kayıt hizasında |
| Sehim | Küçük, çerçeve tutar; d boşluğu dar tutulabilir | Daha büyük, gerginlikle sınırlanır; boşluk zaten daha geniş |
| Rüzgâr | Panel rijit, çırpıntı az | Geniş tek parça; sık klips ve mesafe tutucu ister |
| Cam temizliği | Panel üstten açılır | Alt halat çözülür, perde yukarı toplanır; ya da tambura sarılır (stor) |
| Kapı, fener, silecek | Panel bölümlemesiyle serbest bırakılır | Perde kapı hizasında biter; fener ve düdük için kesim |
| Uygun olduğu yer | Cam cam bakım isteyen, kaynak istemeyen, modüle bağlı kalan köprüler | Düz ve yüksek cephe, çok cam, hızlı montaj ve tek parça değişim istenen gemiler |
Uygulama

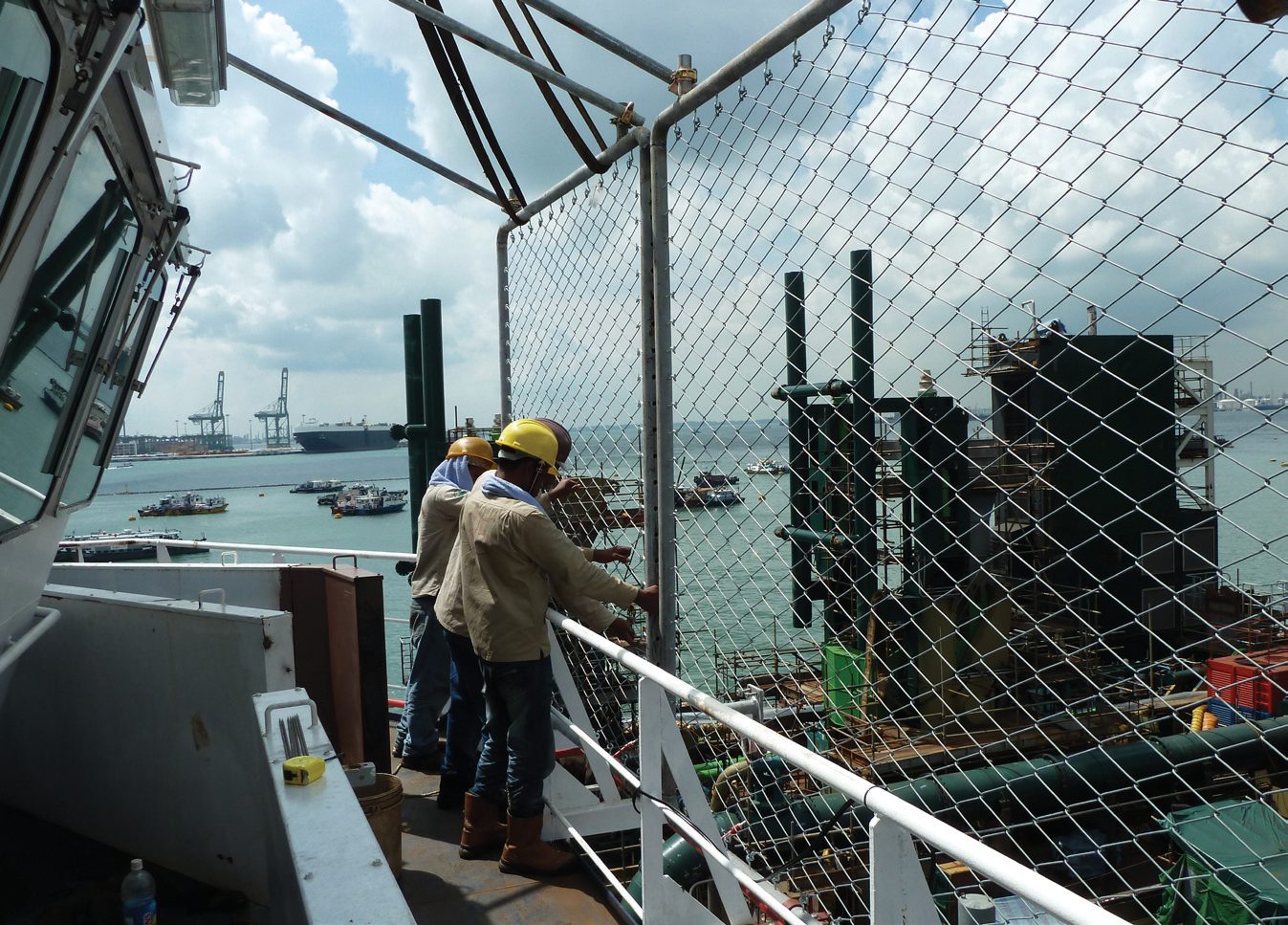

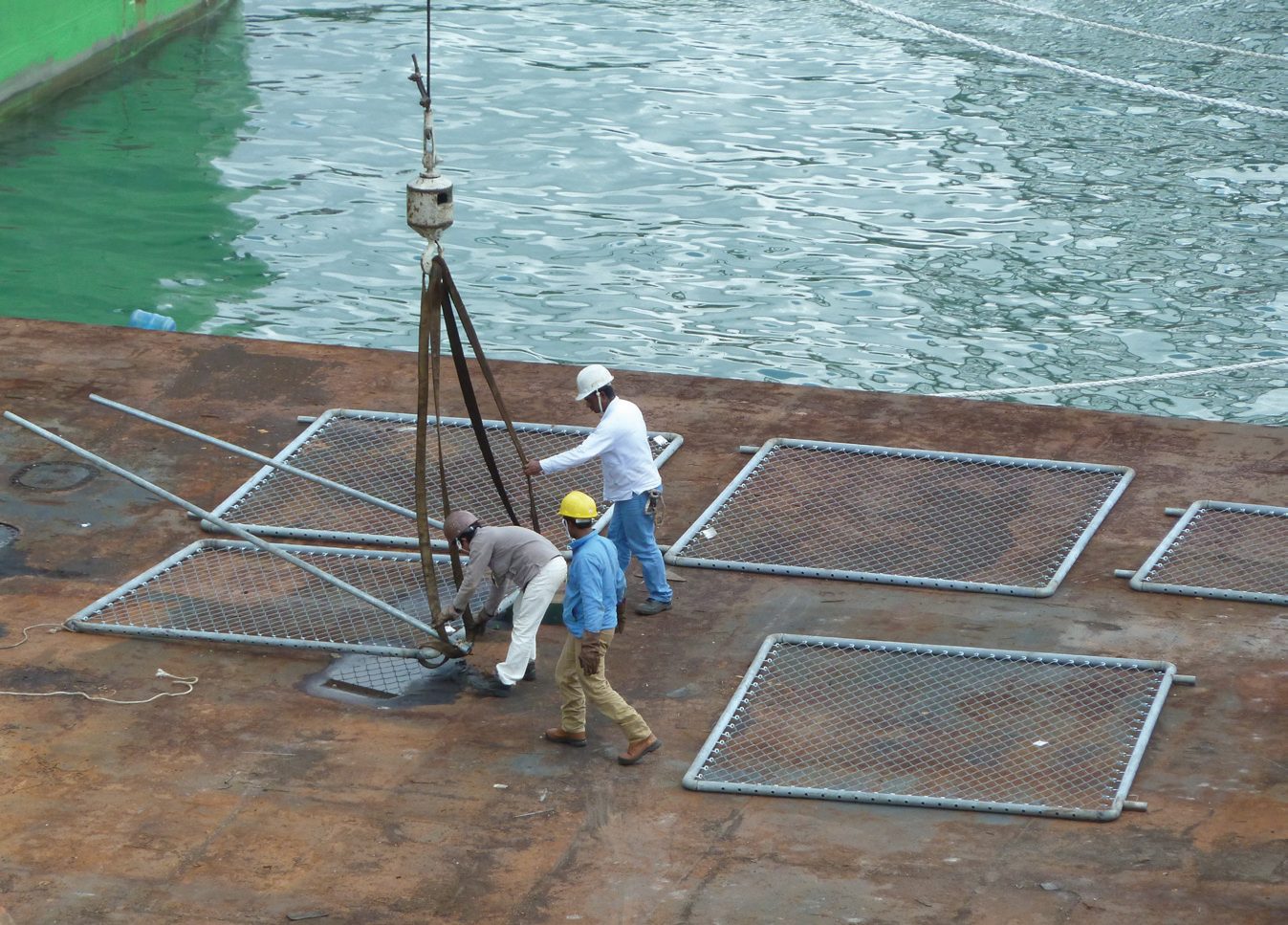

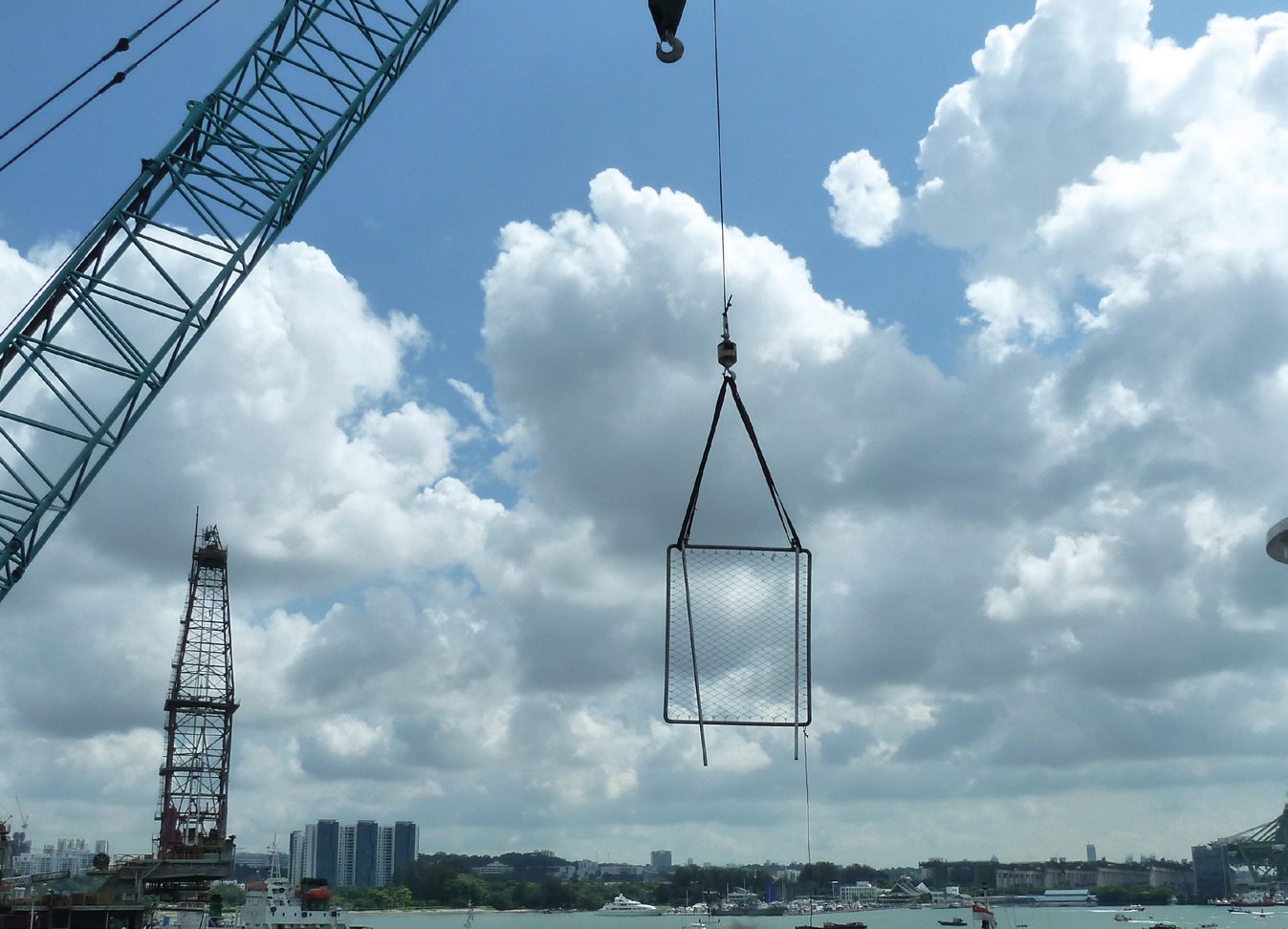

Sıra: limanda keşif ve köprüüstü ön cephesinin lazer taramayla ölçülmesi (cam ölçüleri, eğim, kayıt konumları); görüş kontrolü ve panel bölümleme; çerçeve ve braket tasarımı, gerekiyorsa klas dosyası; paslanmaz imalat ve atölyede ön montaj; gemide montaj (tercihen cıvatalı, kaynaksız), panel ayarı ve kilit kontrolü. Kontrol noktaları: cam ile ağ arası boşluk, çerçevenin cam kayıtlarıyla hizası, cıvata torku, kilit ve menteşe işlevi, açık konum emniyeti, yalıtım pulları, drenaj.
Kabul ve bakım
Teslimde ölçülenler: kumanda yerinden görüş kontrolü (gündüz ve gece), as-built ölçüler, malzeme sertifikaları (ağ, çerçeve, bağlantı elemanları), tork listesi, açma-kapama denemesi. Bakımda: tuzlu su yıkaması sonrası tatlı suyla durulama, menteşe ve kilitlerin yağlanması, ağda ezilme ve kopuk tel kontrolü, braket cıvatalarının torku, korozyon izi; fırtına ya da çarpma sonrası panel değişimi. Kayıtlar bakım defterine işlenir; isteyen işletmeye kara hatlarındaki gibi karekodlu künye açılır.
Sık sorulan

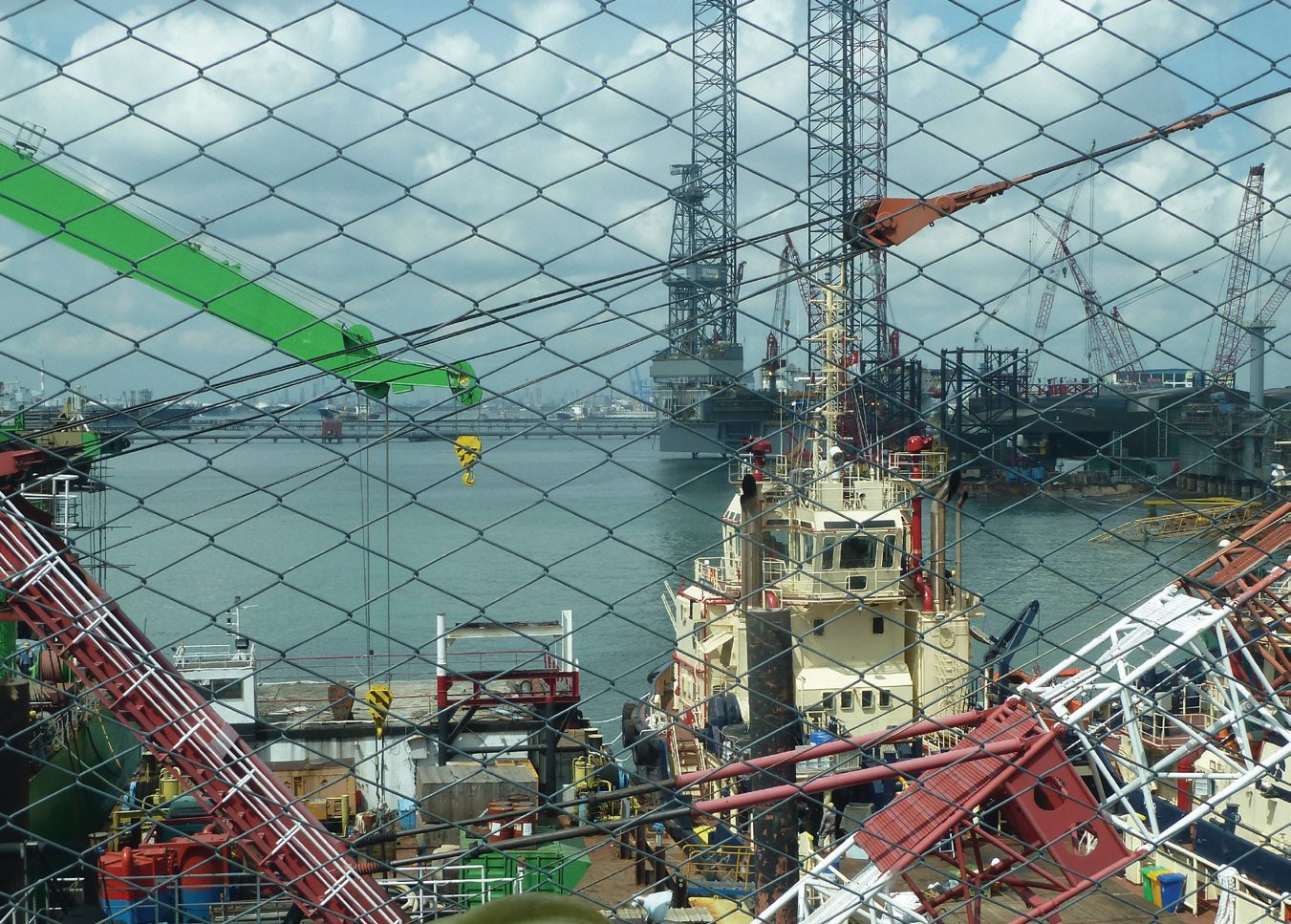

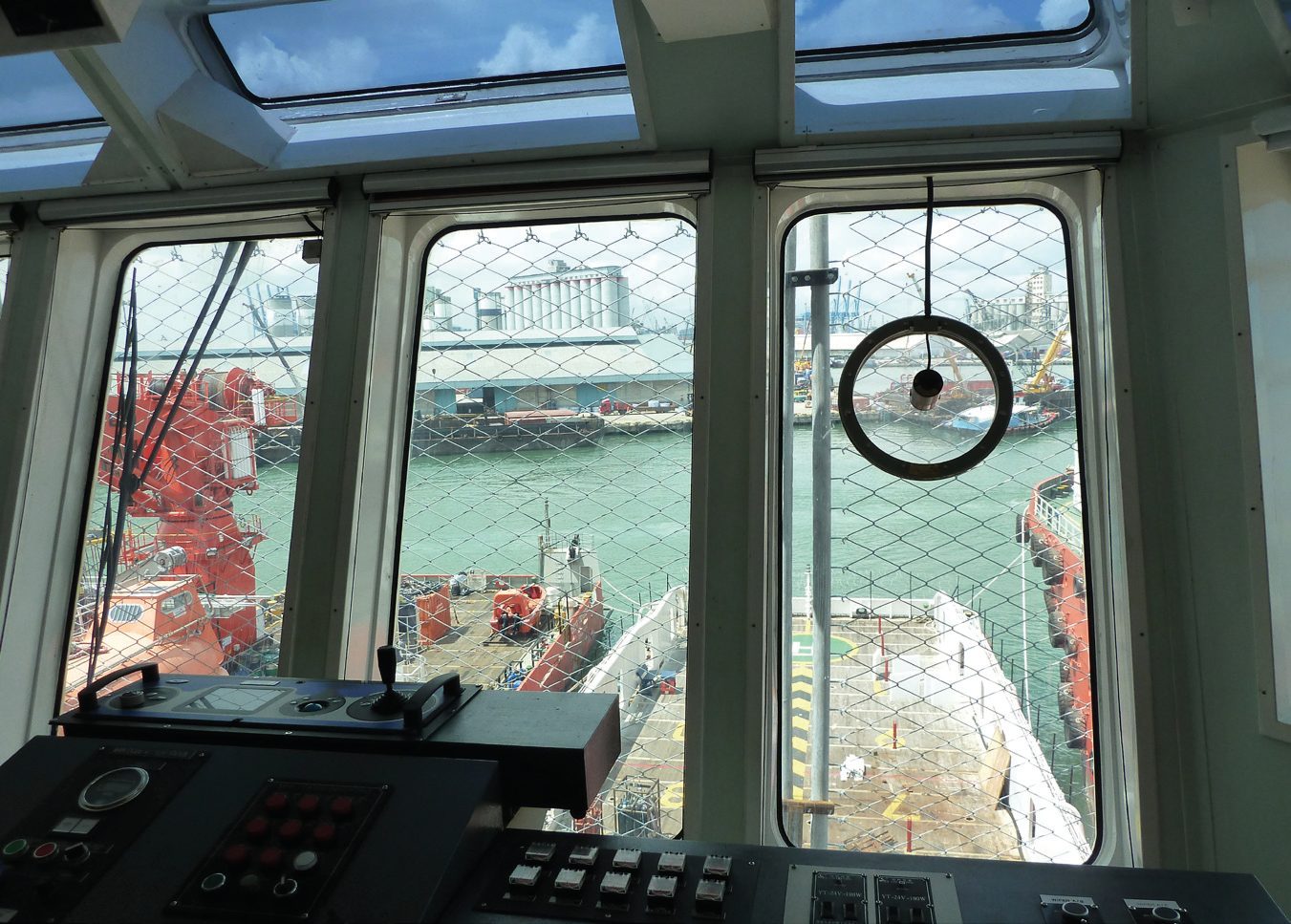

- Görüşü ne kadar kapatır? İnce tel ve seyrek çerçeveyle ağın kapattığı alan küçüktür; asıl ölçüt SOLAS V/22'ye göre kumanda yerinden yapılan görüş kontrolüdür, teslimde gündüz ve gece yapılır.
- Kaynak gerekir mi? Gerekmez; mevcut cam kayıtlarına ve çevre profillere cıvatalı braket tercih edilir. Kaynaklı lug istenirse klas onaylı kaynak prosedürüyle yapılır. Her iki hâlde de üst yapıya yapılan ek klas kuruluşuna bildirilir.
- Kalıcı mı? Hayır. Normal seyirde paneller açık ya da sökülü, perde toplanmış durur; riskli sulara girerken kapatılır. Köprü camlarının önüne konan her eleman için kabul bayrak idaresinindir; bu sayfa SOLAS uyumu iddiası taşımaz.
- Dronu durdurur mu? Hangi kütle ve hız için tasarlandığı yazılır; performans deneyle gösterilir. Deneyi yapılmamış bir değer bu sayfada verilmez.
- Teklif için ne gerekir? Köprüüstü ön cephesinin fotoğrafları ve ölçüleri ya da keşif, cam sayısı, hangi tehdide karşı, kaynak izni olup olmadığı, liman ve tarih. Teklif isteyin.
Kaynak: SOLAS Bölüm V Kural 22 (köprüüstü görüşü); IMO MSC/Circ.982 (köprü donanımı ve düzeni için ergonomik ölçütler); COLREG Ek I (fenerlerin yerleşimi); Geobrugg AG TECCO ve DELTAX ürün bilgisi. Çizimler ve model şematiktir, ölçüsüzdür; sayısal tasarım keşif ölçümüyle yapılır.
